Убедитесь, что подкровельная гидроизоляция смонтирована в соответствии с рекомендациями производителей. На карнизе должен быть обеспечен вход
воздуха в подкровельное пространство для его эффективной вентиляции. Наличие вентилируемого канала
обеспечивается контробрешеткой, которая монтируется поверх гидроизоляции, на стропильные ноги. Она
же служит основанием для шаговой обрешетки. Для
защиты стропильных ног от влаги, проникающей чрез места крепления контробрешетки и обрешетки,
рекомендуется использовать уплотнительную самоклеящуюся ленту из вспененного полиэтилена.
Перед началом монтажных работ выберете вариант
устройства вывода конденсата с гидроизоляции и входа воздуха в вентиляционный зазор на карнизе.

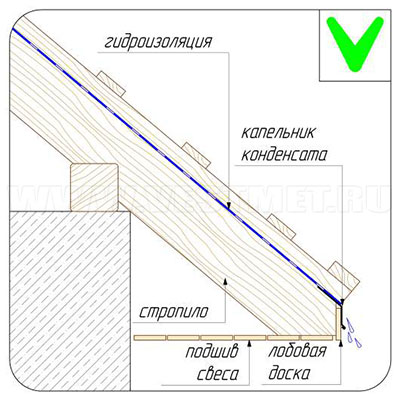

В первом варианте гидроизоляция выводится на капельник конденсата, который монтируется на карнизном свесе с нахлестом 5-10 см до начала монтажа
гидроизоляции. Гидроизоляционный материал фиксируется строительным скотчем или герметиком к
капельнику. Капельник отводит конденсат от элементов карнизного свеса. Этот вариант возможен при использовании длинных водосточных крюков или при
неорганизованном водостоке. При этом желоба водосточной системы должны находиться на небольшом
расстоянии (20-25 мм) от лобовой доски.
Этот зазор для входа воздуха будет работать круглогодично. Для защиты от птиц зазор рекомендуется закрыть карнизной вентиляционной лентой.

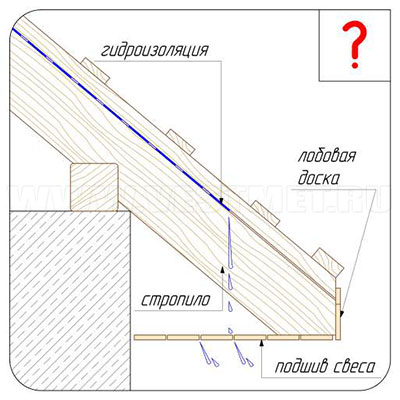

Во втором варианте гидроизоляцию начинают укладывать на стропила на расстоянии 200 мм от края стены. Капельник в этом случае не используется. Подшив
карниза должен обеспечивать свободный доступ воздуха (например, за счет использования перфорированного софита). При этом конденсат может капать
из щелей подшивки свеса. По этой причине данный
вариант не является рекомендованным и обычно используется, когда водосточная система устанавливается после кровельного покрытия на короткие крюки.
Выводить гидроизоляцию в водосточный желоб не
рекомендуется, поскольку пленка перекроет вентиляционный зазор.
Монтаж обрешетки
При шаге стропил 600-900 мм в качестве обрешетки,
используйте доску сечением 25х100 мм. Перед монтажом обрешетки просушите ее и обработайте антипиреновыми и антисептическими средствами. Согласно
СНиП II-25-80 «Деревянные конструкции», максимальная влажность пиломатериалов не должна составлять
более 20%.

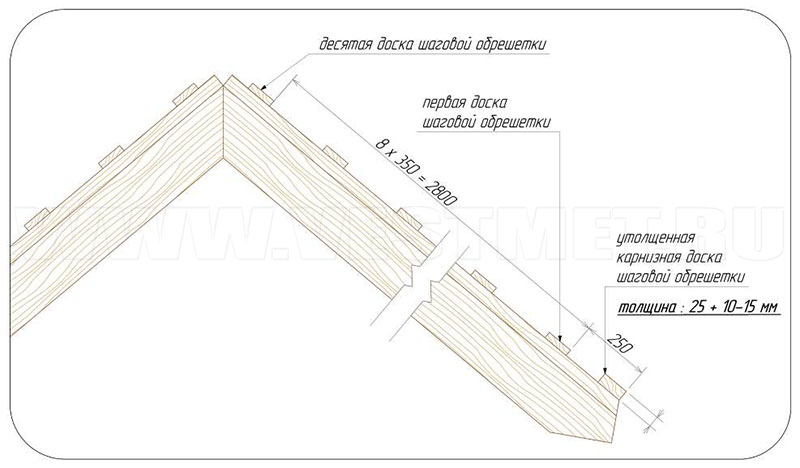

Для начальной обрешетки необходимо применять
доску толще чем штатная на 10-15 мм (для профилей
Kvinta plus, Kvinta Uno и Classic plus 20-25 мм). Иногда
удобнее использовать компенсирующую рейку соответствующей толщины. Шаг от начала первой до
центра второй обрешетины – 300 мм. Для всех последующих – 350 мм. Периодически проверяйте шаг от
первой доски обрешетки.
Внимание
При несоблюдении шага могут возникнуть проблемы с монтажом листов, что потребует переделки всей обрешетки.
После того, как установлена начальная обрешетка,
закрепите саморезами или скобами вентиляционную
ленту для карниза Grand Line. Крепите ленту к торцам
контрреек или к начальной обрешетке так, чтобы она
полностью перекрывала вент зазор.
На начальную обрешетку закрепите длинные крюки
водосточной системы, обеспечив уклоны в соответствии с проектом. Для надежного крепления начальная обрешетка должна иметь ширину не менее 200 мм
(схема 1). Компенсирующая рейка монтируется между
крюками. На утолщенной карнизной доске сделайте
пазы под ножку крюка.
В случае, когда металлочерепица уже смонтирована,
применяют короткие крюки, которые монтируют на
лобовую доску. Чтобы лавинный сход снега с кровли
не сорвал водосточный желоб, смонтируйте первый
крюк на лобовую доску так, чтобы внешний край крюка был ниже воображаемой линии продолжения карнизной доски на 20-25 мм (схема 2).
Если выбрана схема 2, то подшивка карнизного свеса
должна иметь достаточно зазоров для вентиляции в
соответствии с СП 17.13330.2016 КРОВЛИ. Например,
полностью перфорированный софит.
Внимание!
Для корректного монтажа коротких крюков водосточных
систем Grand Line 125/90 и 150/100 лобовая доска должна
быть обрезана вертикально.
Если лобовая доска отделана пластиковой фаской, перед
монтажом крюков в фаске необходимо сделать под крепеж
крюков.
Монтаж карнизной планки и торцевой доски
Карнизную планку монтируйте поверх крюков водосточной системы к первой доске обрешетки, или к компенсирующей рейке саморезами ПШ с нахлестом не
менее 20 мм друг на друга. Карнизная планка закрывает подкровельное пространство, защищает от попадания влаги и мусора.

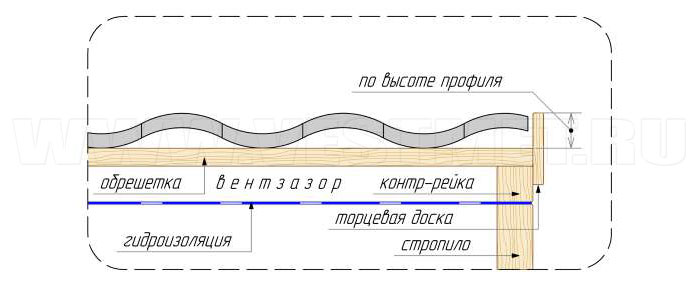

На торце кровли монтируются торцевые доски. К этим
доскам будут крепиться торцевые планки. Торцевая
доска должна выше обрешетки на высоту профиля
металлочерепицы.
Вид металлочерепицы
Высота профиля, мм
Classic
44
Classic plus
53
Modern
38
Kvinta plus
50
Kredo
48
Kamea
50
Quadro Profi
45
Укладка листов в один ряд

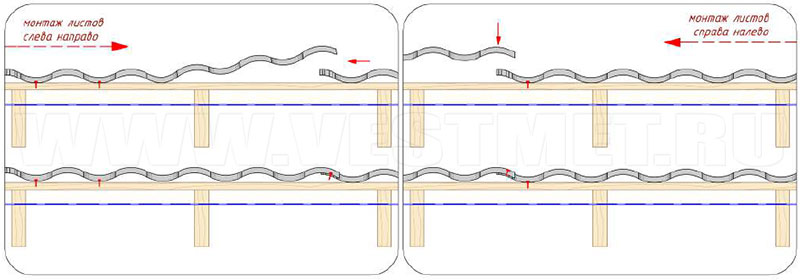

Монтаж металлочерепицы можно проводить как слева
направо, так и справа налево. Главным критерием выбора направления является удобство монтажа. Начинают со
стороны, где нет необходимости обрезать лист. При монтаже справа налево следующий лист накрывает крайнюю
волну предыдущего. При укладке слева направо следующий лист подкладывается под предыдущий.
Внимание! Металлочерепица Kvinta plus, несмотря на кажущуюся
симметричность, имеет накрывающую и накрываемую
стороны и монтируется по той же схеме, что и другие
профили. Монтаж в обратном порядке может привести к
появлению зазоров между листами и ступеньки на линии
карниза.
Внимание
Положение первого листа задает линию карниза, обе линии
торцов и линию конька.
Первый лист предварительно выравнивается по карнизу и торцу, так чтобы его нижний край выступал на
50 мм за край карнизной планки.
Лист крепится одним саморезом у карниза и временно в районе конька.
Второй лист необходимо точно и плотно состыковать
с первым и закрепить листы между собой, двигаясь
от карниза к коньку, как описано выше для группы
крепежа 1.

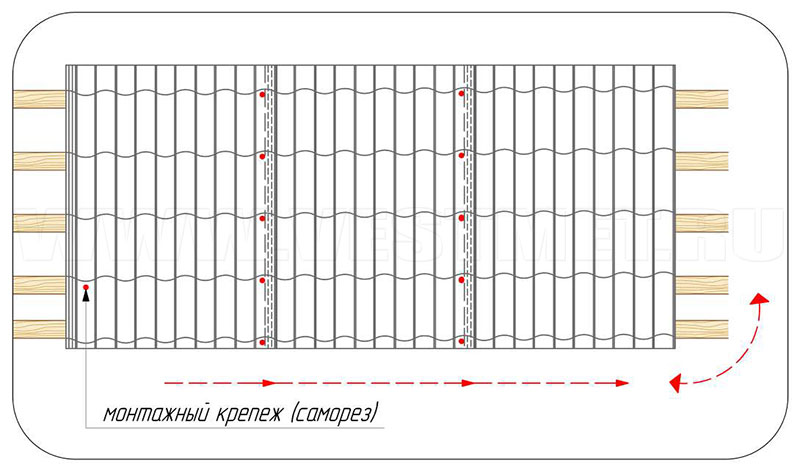

Уложите, таким образом, три или четыре листа. Получится правильный прямоугольник из нескольких
листов, полностью скрепленных между собой по линии продольного нахлеста, и минимально закрепленных.
Контролируйте, нет ли отклонения листов от
намеченной линии карниза. Если блок «уходит», выкрутите временные саморезы, откорректируйте его
положение, закрепите листы к обрешетке и продолжайте монтаж следующих листов на скате.
Для точного выравнивания листов вдоль карниза
можно использовать разметочную шнурку, натянув
ее вдоль карниза точно по предполагаемому нижнему срезу листов.
Укладка листов в несколько рядов

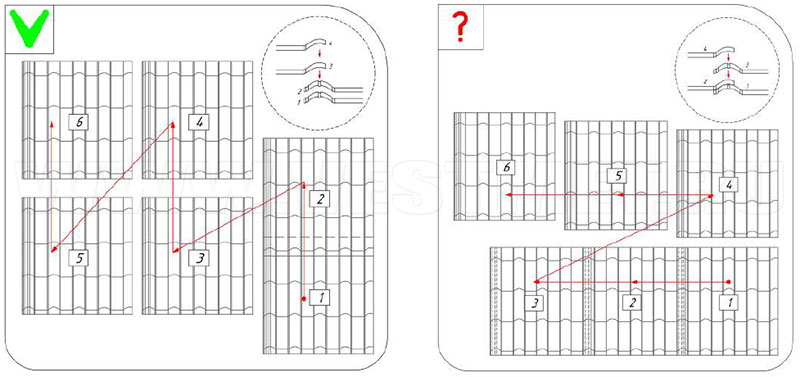

При укладке листов в несколько рядов справа налево
уложите и выровняйте первый лист, затем наложите
второй лист сверху первого, закрепите его временно
одним саморезом у конька по центру листа, выровняйте листы и скрепите их между собой саморезами.
Затем уложите третий лист слева от первого, скрепите листы между собой, затем уложите четвертый лист
над третьим. Выровняйте весь блок по карнизу, а затем
окончательно крепите листы к обрешетке. Верхние листы должны быть плотно прижаты к нижним по линии
выштамповки для образования надежного замкового соединения.
Допускается монтаж и в последовательности 1-3-2-4, но
при этом в точке стыка может образоваться небольшой
зазор на профилях с капиллярной канавкой.

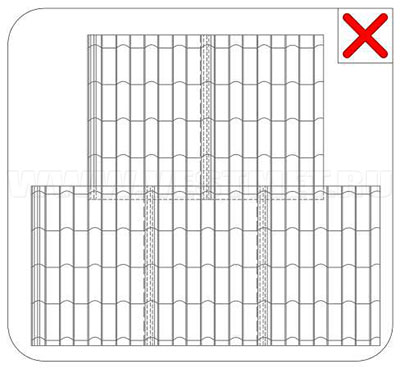

Внимание
Для металлочерепицы не предусматривается возможность
наращивания листов со смещением вертикального стыка.
Это может привести к нарушению геометрии ската. Такой
вариант стыковки допустим в единичных случаях.

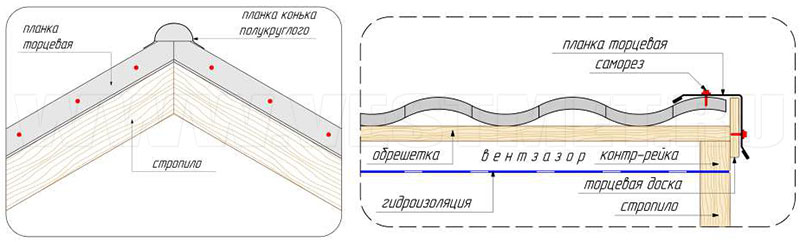

Монтаж торцевой планки
Торцевые планки монтируются от карниза к коньку
с нахлестом около 10 см.
На торцах, где не требуется обрезать лист, закрепите
торцевую планку сверху, в точках соприкосновения
с гребнем волны, в каждую вторую волну и с торца,
к торцевой доске по предварительно сделанной разметке.

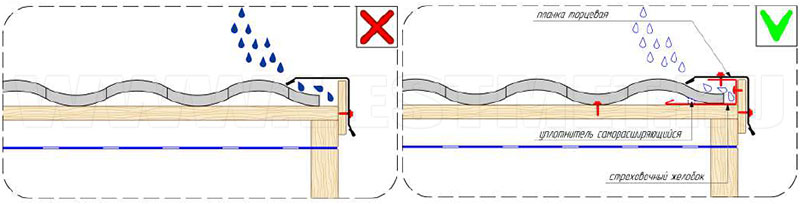

В некоторых случаях лист может подойти к торцу
так, что потребуется обрезать лист по нижней части
волны. В таких случаях можно использовать дополнительную нестандартную планку – страховочный
желобок. Закрепите ее саморезами ПШ к торцевой
доске.
Уложите универсальный самоклеящийся уплотнитель или ПСУЛ, как показано на рисунке. Смонтируйте
лист металлочерепицы. Закрепите торцевую планку
кровельными саморезами к торцевой доске и страховочному желобку.
Монтаж коньковой планки
Как правило у конька необходимо смонтировать дополнительную доску обрешетки, толще штатной на
высоту волны металлочерепицы. На нее будет опираться край листа.
Если лист приходит к коньку резом, отстоящим от
ступени на 50-100 мм, дополнительная доска не требуется.

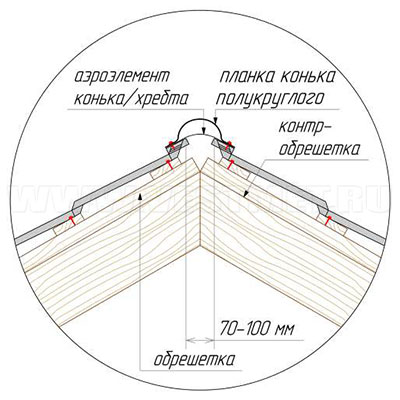

До коньковой планки, для защиты от снега и пыли,
смонтируйте на стыке листов аэроэлемент конька /
хребта. В случае, когда используются скатные или
коньковые KTV, можно использовать и универсальный самоклеящийся уплотнитель, но с меньшей эффективностью.

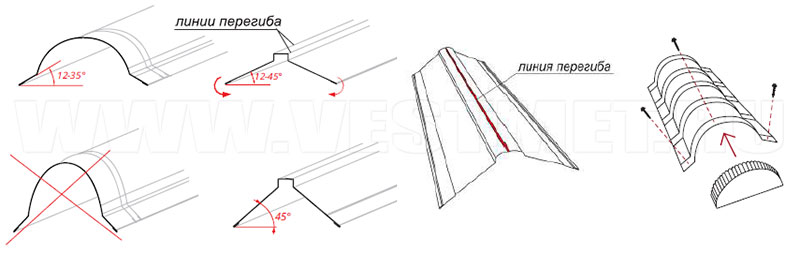

Полукруглый конек инженеры компании "Вестмет" рекомендуют монтировать на
кровлях с углом наклона от 25 до 40 градусов, при других углах наклона конек будет сильно менять форму.
Конек фигурный можно подогнать под необходимый
угол по линии перегиба, показанной на рисунке.
