Битумная черепица SHINGLAS укладывается на сплошное основание, которое может быть изготовлено из досок, фанеры, крупнощитовых панелей, ориентированно-стружечных плит. Древесина или другие материалы должны быть сухими.
Настил следует укладывать ровно - таким образом, чтобы перепады между досками или плитами по высоте не превышали 2 миллиметров.
Крупнощитовые панели укладываются с разбежкой швов и фиксируются саморезами либо специальными ершеными гвоздями.
Фанера и ориентированно-стружечные плиты имеют более высокий коэффициент теплового расширения, нежели другие материалы из древесины, поэтому при сооружении основания из фанеры или ОСП-3 между плитами должен оставаться промежуток шириной 3-5 миллиметров.
Рис.4

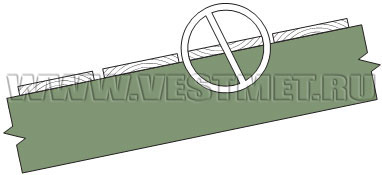

Если настил делается из досок, то все они должны укладываться так, как показано на рисунке 4 - с одинаковой ориентацией годовых колец, заметных на торцах досок. Неправильно уложенная доска на рисунке зачеркнута.
Рис.5
Если используются доски, неодинаковые по толщине, то самые толстые из них следует располагать у карниза крыши, а далее постепенно уменьшать толщину настила от карниза к коньку.
Стыковать соседние доски следует на стропилах кровли, закрепляя их в месте соединения как минимум четырьмя гвоздями.
При необходимости дощатый настил под гибкую черепицу может делаться и из влажного дерева. В этом случае доски фиксируются по краям двумя саморезами, а до начала монтажа Шингласа настил должен просохнуть.
Рис.6

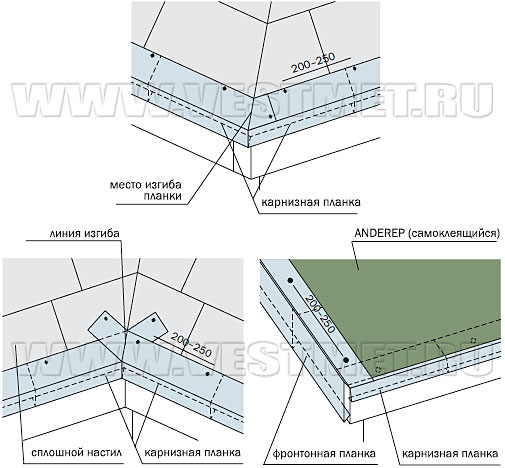

Для укрепления карнизного свеса крыши применяются специальные карнизные планки, изготовленные из металла с защитным покрытием. Они монтируются по краю настила, как показано на рис. 6 и фиксируются гвоздями, которые вбиваются на расстоянии 12-15 сантиметров друг от друга в шахматном порядке. В местах стыков карнизные планки укладываются с перехлестом в 3-5 см.

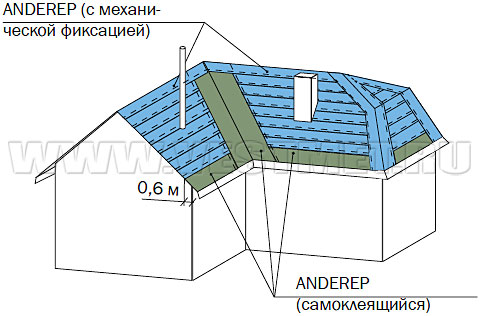

Подкладочный материал, как правило, укладывается по всей поверхности скатов. Там, где будет монтироваться рядовая черепица, инженеры компании "Вестмет" рекомендуют использовать подкладочный ковер, закрепляемый механически, а в ендовах, у карнизов и в других местах с повышенным риском протечек - самоклеящиеся гидроизоляционные материалы.
Лучше всего в качестве кровельной гидроизоляции для SHINGLAS подходят рулонные материалы ANDEREP от компании ТЕХНОНИКОЛЬ, однако могут применяться и другие материалы с аналогичными свойствами.
В ендове самоклеящийся подкладочный ковер должен иметь ширину в 1 м (полметра с каждой стороны от оси ендовы).
Подкладочный материал в ендове желательно укладывать встык, то есть без нахлестов. Альтернативный вариант - монтаж с нахлестом в 300 мм с надежной проклейкой швов.
Рис.7

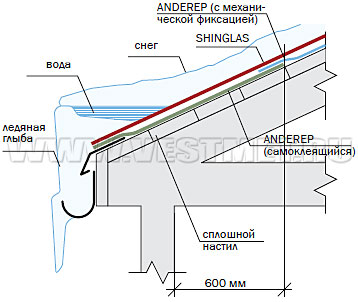

У карниза крыши самоклеящийся ковер закрепляется так, как указано на рис. 7. Он закрывает часть карниза, выступающую за линию стены, а также не менее 60 сантиметров вверх по скату. Гидроизоляция, смонтированная таким образом, позволяет избежать протечек вблизи карнизных свесов при резких колебаниях температуры, таянии снега на кровле, сильных осадках и других проблемах с температурой и влажностью в подкровельном пространстве.
У карнизного свеса нижний край подкладочного материала должен отстоять на 20-30 миллиметров от сгиба металлической карнизной планки.
Рис.8
Подкладочный ковер, фиксируемый механически, монтируется на скате от карниза к коньку (то есть снизу вверх) с нахлестом соседних полотен как в продольном, так и в поперечном направлении. Для материалов ANDEREP от ТЕХНОНИКОЛЬ продольный перехлест составляет 10 сантиметров, а поперечный - 15 см.
Если используются подкладочные материалы BiCARD и их аналоги на органической основе, то величина нахлеста зависит от уклона скатов крыши. Если угол наклона скатов меньше 30 градусов, то необходим нахлест как минимум в 60 см. При более значительном уклоне ската достаточно нахлеста в 10 см.
Полотна подкладочного материала при монтаже раскатываются параллельно карнизу крыши и фиксируются к сплошному настилу кровельными гвоздями с шагом в 20-25 сантиметров. Стыки полотен следует проклеить мастикой ФИКСЕР, наложив ее в месте нахлеста слоем в 200-300 миллиметров шириной.
В местностях с умеренными перепадами температуры и относительно невысоким уровнем осадков (Центральный, Северо-Западный, Приволжский, Южный и Северокавказский федеральные округа) существует возможность сократить расход подкладочных материалов. При использовании Шингласа с нарезкой типа Бобровый Хвост, Соната, Трио или Аккорд разрешается монтировать подкладочный ковер только по периметру крыши (полосами в 50 см), вдоль карнизных свесов и в ендовах, а также в других местах, где велик риск протечки - например, у мансардных окон и сквозных выходов через кровлю (вентиляционные шахты, дымоходы, коммуникации). Однако при этом уменьшается срок гарантии на мягкую кровлю.
За пределами перечисленных федеральных округов данное условие не действует и укладка подкладочных материалов по всей площади скатов является обязательной.
Рис.9
Для усиления фронтонного свеса применяются торцевые фронтонные планки из металла. Они крепятся поверх подкладочного ковра гвоздями, как продемонстрировано на рис. 9. Гальванизированные кровельные гвозди вбиваются на расстоянии 12-15 сантиметров в шахматном порядке.
Соседние фронтонные планки укладываются с перехлестом в 3-5 см. В этом месте расстояние между гвоздями должно составлять не более 2-3 сантиметров.

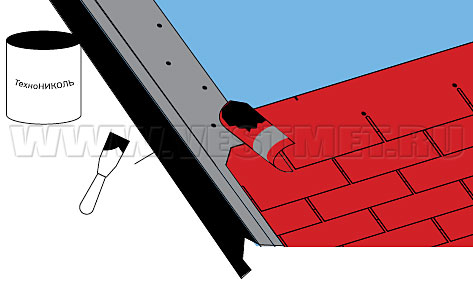

Непосредственно перед монтажом подходящих к фронтону листов черепицы торцевая планка промазывается мастикой ФИКСЕР, а верхний угол листа подрезается.
Существует два метода монтажа гибкой черепицы Shinglas в ендове. Открытый метод укладки SHINGLAS требует обязательного использования ковра для ендовы, а метод подреза позволяет обойтись без него.
Рис.10

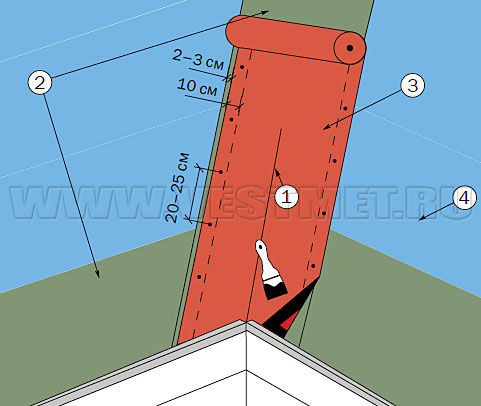

Ковер для ендовы ТЕХНОНИКОЛЬ укладывается поверх самоклеящегося подкладочного материала, уже смонтированного в ендове в ходе сплошной или частичной гидроизоляции скатов (см. выше раздел «Монтаж гидроизоляционных материалов»). Схема укладки ковра показана на рис. 10. Ковер для ендовы монтируется вдоль ее оси, обозначенной цифрой 1, с горизонтальным смещением на 20-30 миллиметров. С нижней стороны ковер для ендовы необходимо промазать мастикой ФИКСЕР, слоем шириной в 100 мм по всему периметру.
Кроме специального ковра при открытом методе укладки гибкой черепицы в ендове можно использовать стальной лист с поверхностью, устойчивой к коррозии. Металлический лист вместо ендового ковра - вариант для регионов с долгим и жарким летом.
Специальный ковер или стальной лист прибиваются с помощью гвоздей с промежутком в 200-250 миллиметров и отступом от края ендовы на 20-30 мм с каждой стороны.
Лучше всего укладывать полотна гидроизоляционного материала встык, чтобы ковер получился сплошным. Если же это невозможно, то допускается монтаж ковра с 30-сантиметровым нахлестом. Швы в местах нахлеста следует тщательно проклеить.
Если используется этот метод, то ни ковер для ендовы, ни металлический лист не требуются. Сам монтаж гибкой черепицы способом подреза рассмотрен в инструкции ниже.
Рис.11

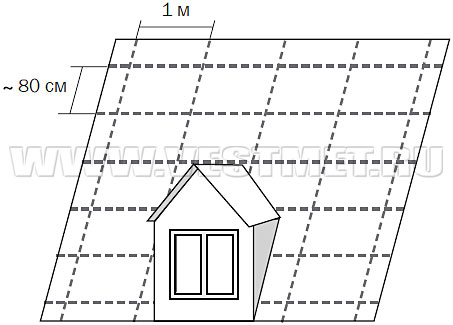

Для правильного монтажа Шингласа рекомендуется нанести на настил, служащий основанием для гибкой черепицы, разметочные линии. Они выполняют направляющую функцию. Вертикальные линии отстоят друг от друга на ширину одного листа черепицы, а горизонтальные - на пять рядов (см. рисунок).
Разметочные линии служат также для выравнивания листов, но не являются ориентиром для их крепления гвоздями. Фиксация черепицы должна осуществляться по схеме, приведенной в следующем разделе инструкции.
