Элементы водосточной системы Аквасистем

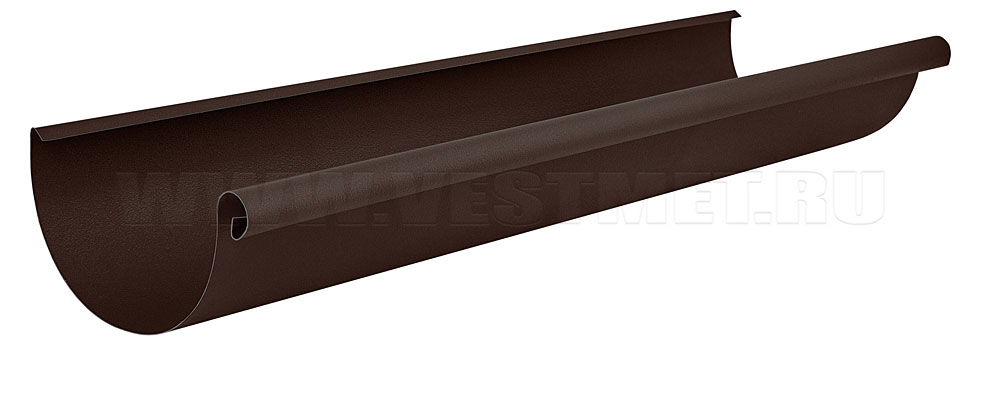

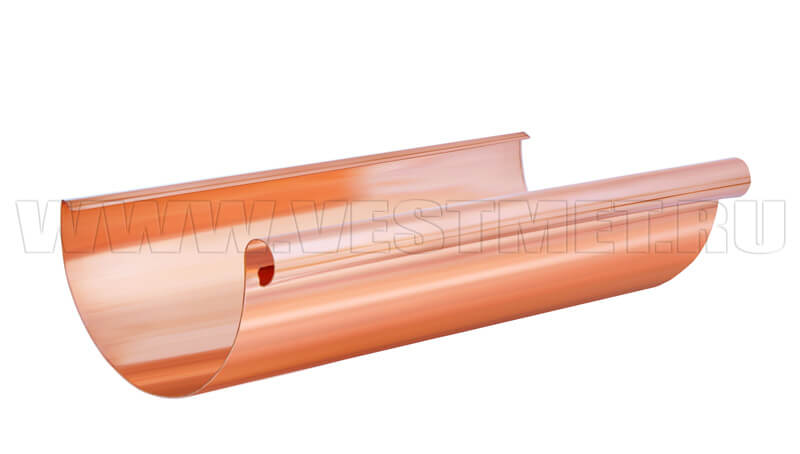

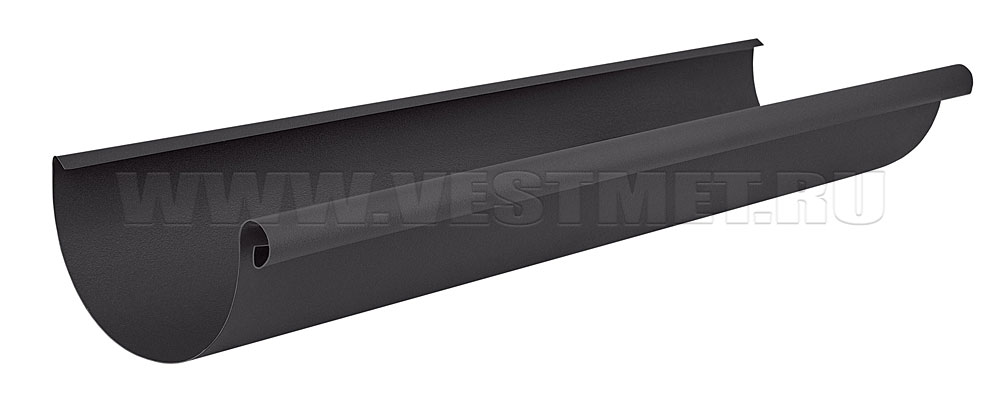

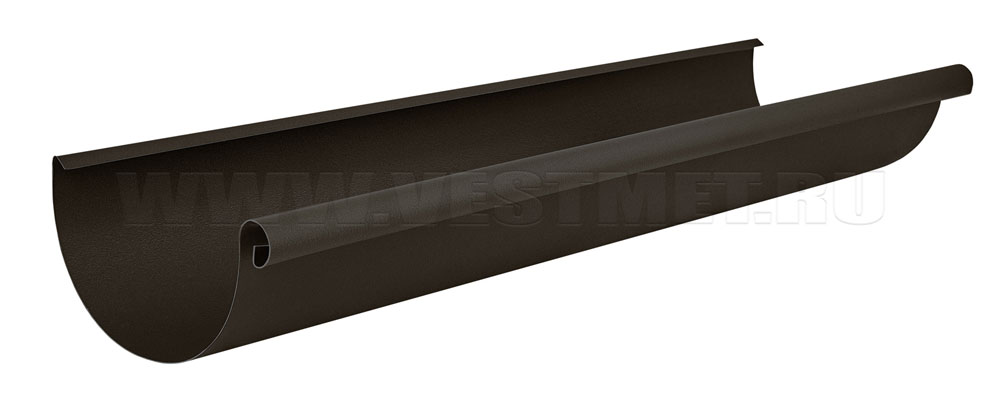

Желоб водосточный

Водосточный желоб

Крепится вдоль кровельных свесов. По ним вода отводится со скатов крыши к сливным воронкам. Аквасистем предлагает глубокие желоба, которые пропускают воду на 20% быстрее. Их прочность увеличена, они лучше выдерживают снеговую нагрузку и даже могут служить снегозадержателями.

Желоб водосточный

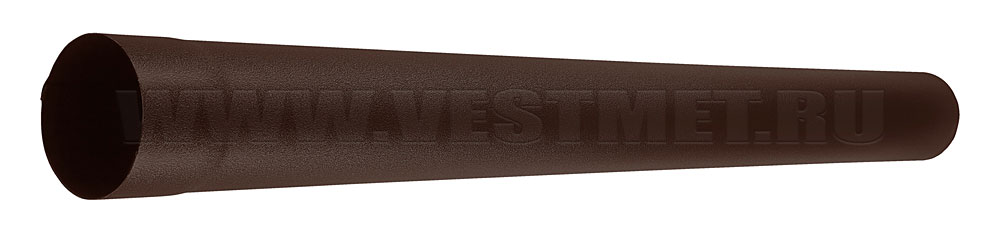

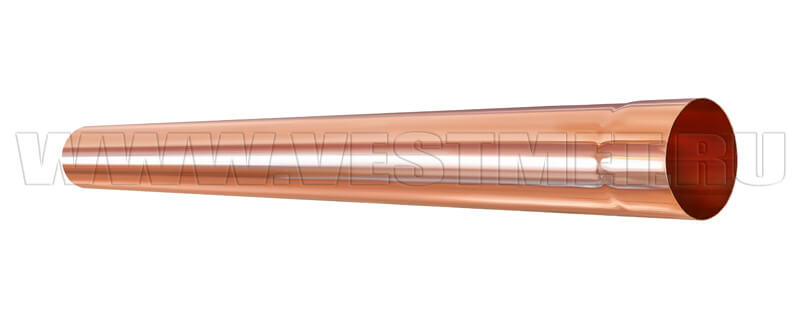

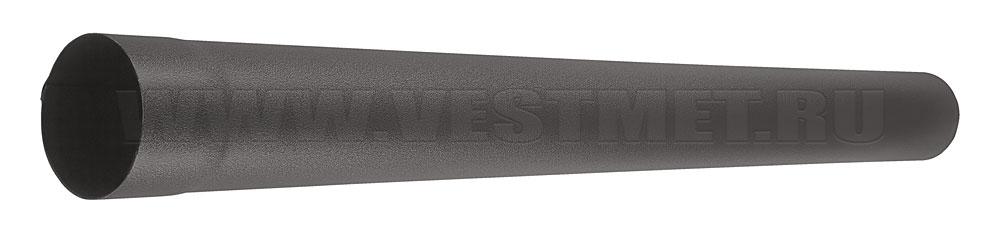

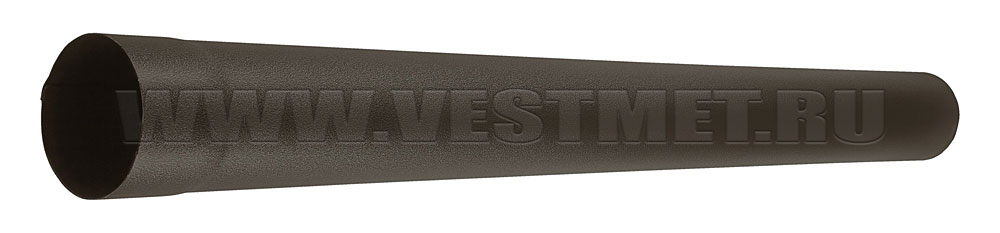

Водосточная труба

Водосточная труба

Элемент вертикального стояка, расположенного под сливной воронкой. Отводит воду вдоль фасада в дождеприемник. При установке трубы вставляются друг в друга (для этого предусмотрены раструбы). Дополнительная фиксация выполняется внутренними замками. Готовый стояк устойчив к давлению изнутри при обмерзании зимой, пропускает воду с одинаковой скоростью по всей длине.

Водосточная труба

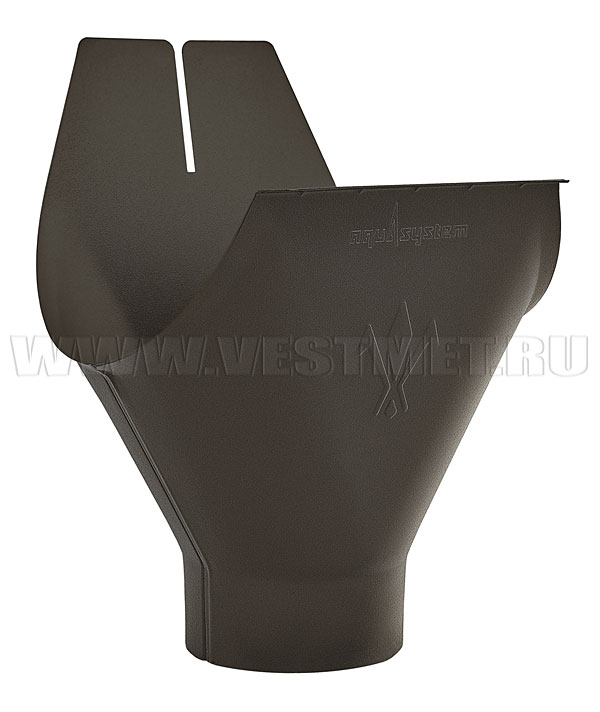

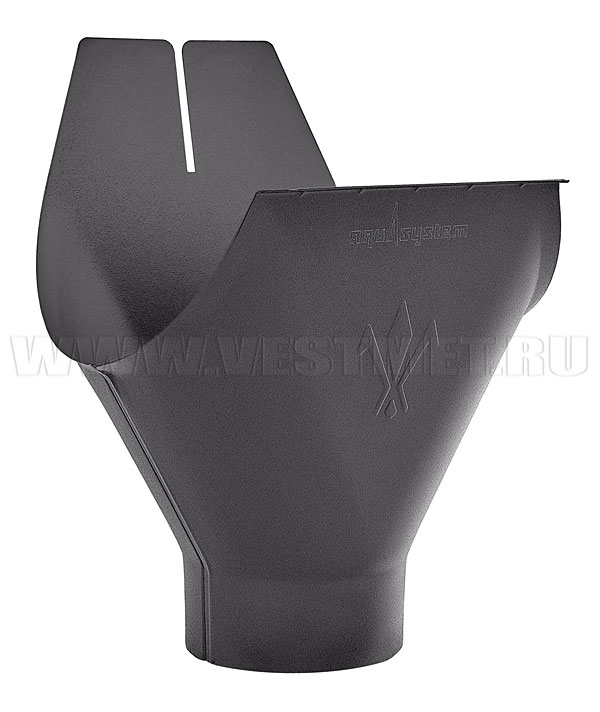

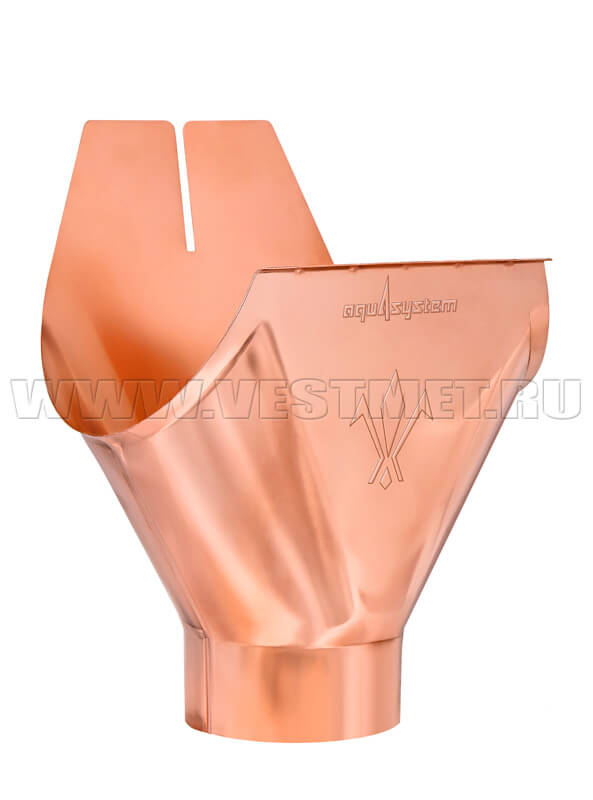

Воронка желоба

Воронка

Соединяет желоб с переходным коленом, по которому вода отводится в стояк. Устанавливается без использования уплотнителей или герметиков. В передней части выполнено ребро жесткости.

Воронка желоба

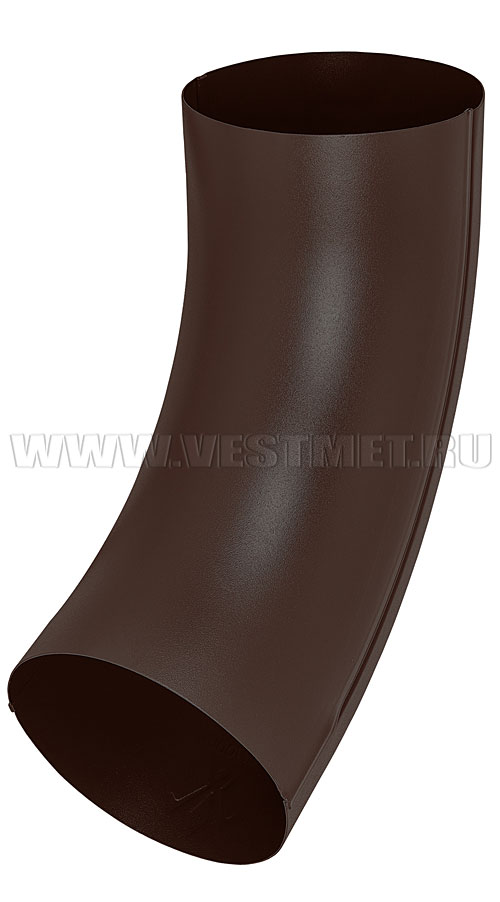

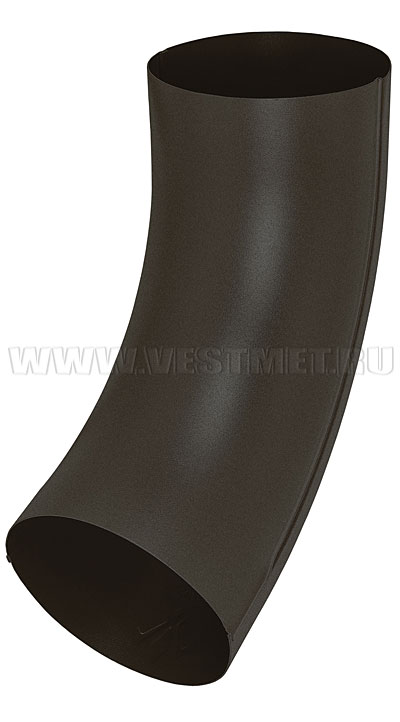

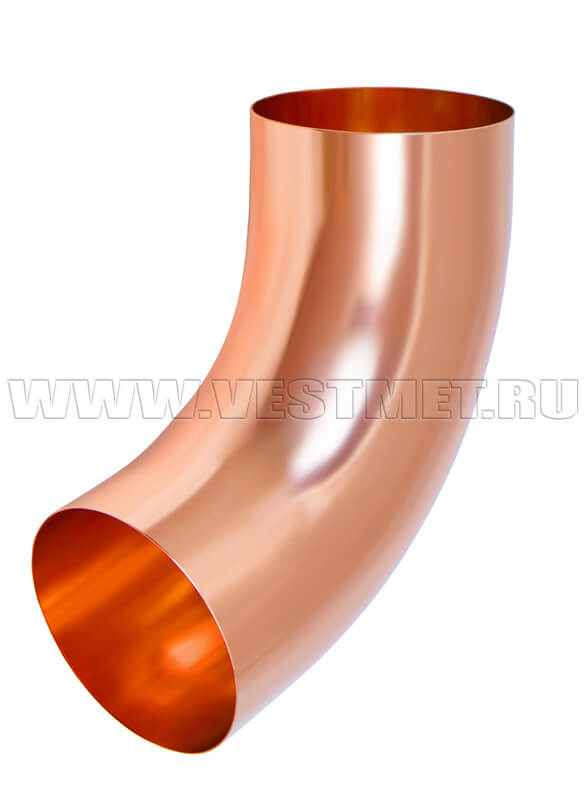

Универсальное колено 72°

Универсальное колено 72°

Изогнутый элемент, плоскости верхнего и нижнего края расположены под углом в 72° друг к другу. Устанавливается под кровельным свесом и над отмосткой. Отводит воду из сливной воронки в стояк, огибая свес, или из стояка в дождеприемник. Шов проходит в боковой части, вода не стекает по нему.

Универсальное колено 72°

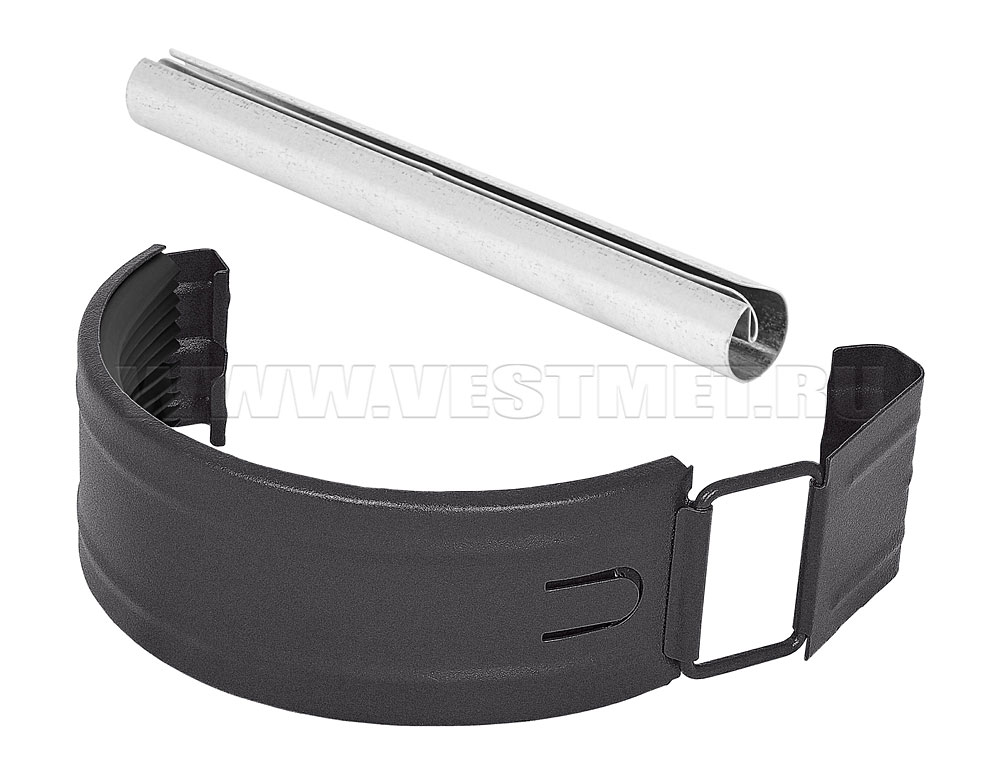

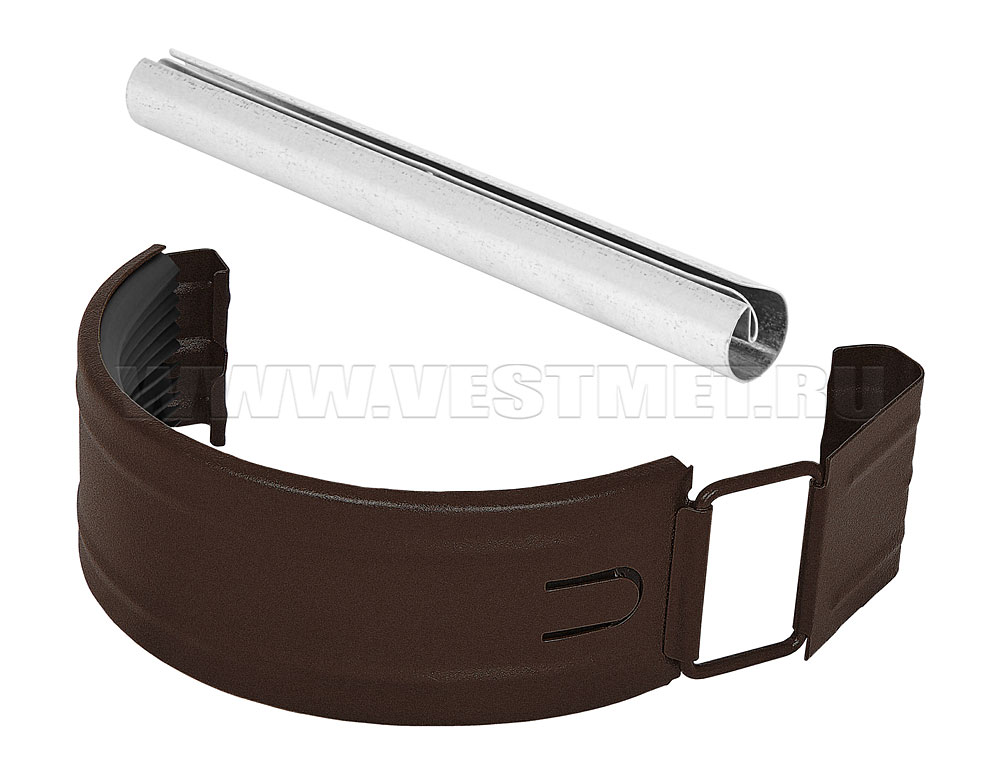

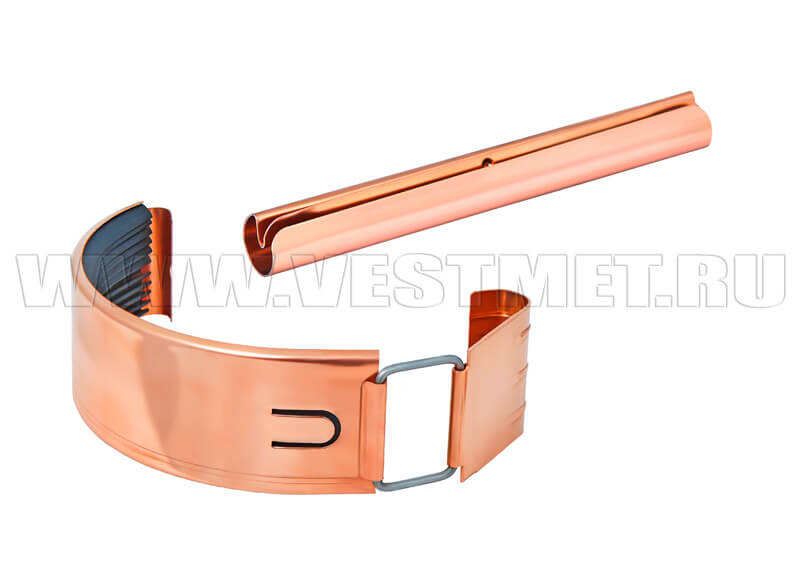

Соединитель желоба с резиновым уплотнителем

Соединитель желоба

Поставляется в виде комплекта. Уплотнитель из резины защищает стык от протечек, принимает на себя нагрузки, связанные с температурным расширением металла. Замок в виде пряжки используется как крепежный элемент. В цену входит элемент жесткости (стальная или медная трубка). Он делает соединение более надежным, позволяет не использовать на этом участке крюки для поддержки. Герметик или дополнительные уплотнители при установке не требуются. Замок можно закрывать и открывать много раз, он не ломается и не деформируется при этом за счет ребра жесткости.

Соединитель желоба с резиновым уплотнителем

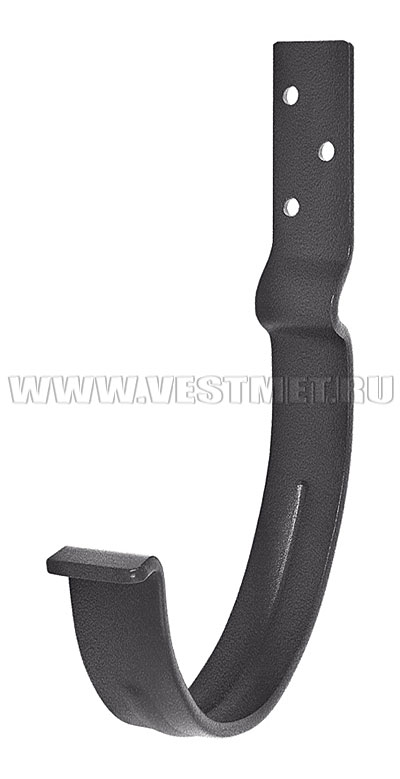

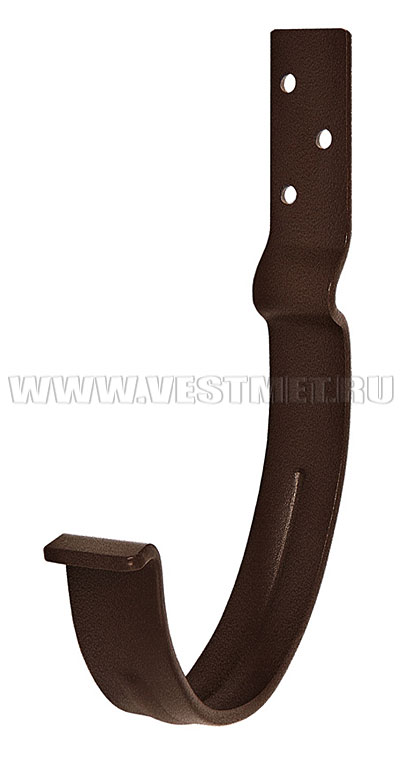

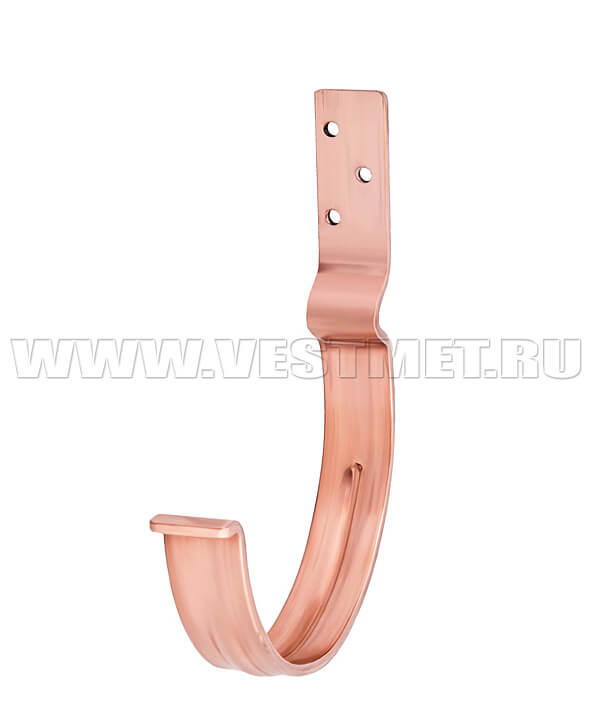

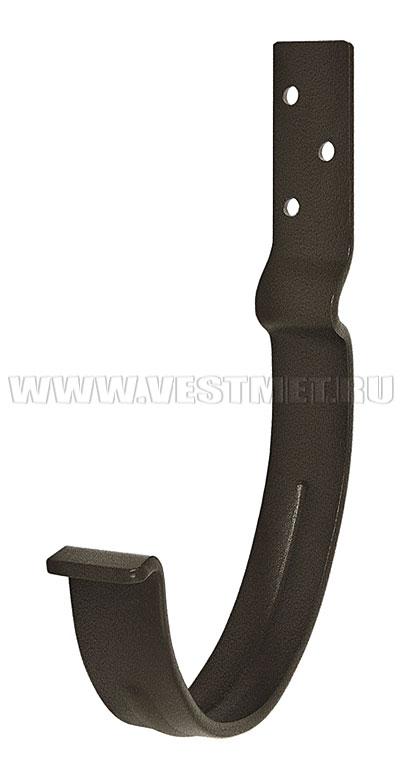

Крюк крепления желоба короткий

Короткий крюк

Материал — сталь толщиной 4 мм или медь. Цельная конструкция с ребром жесткости. Установку выполняют вдоль свесов крыши с последующим размещением желобов в приемной части. Крюки поддерживают желоба, фиксируют их форму, задают уклон, необходимый, чтобы вода текла к воронкам. Для крепления используют лобовую доску или торцы балок стропил, его можно выполнять после монтажа покрытия кровли.

Крюк крепления желоба короткий

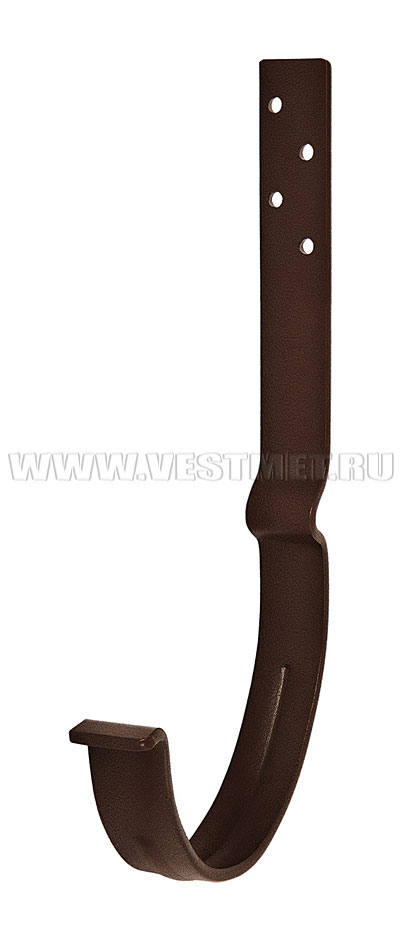

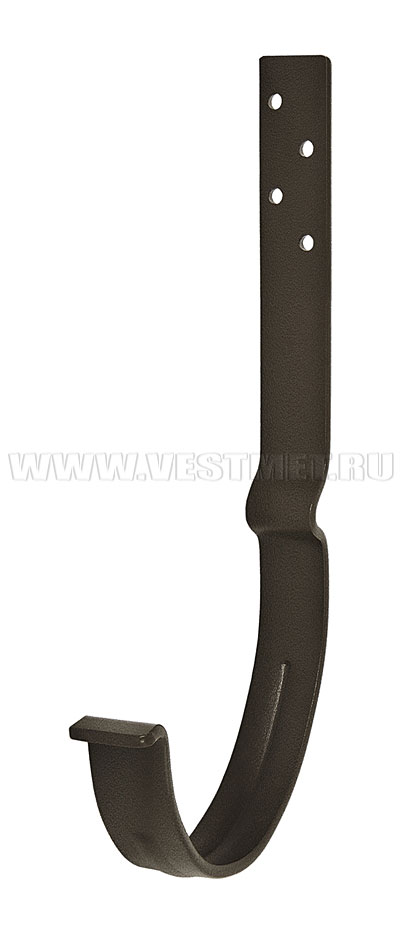

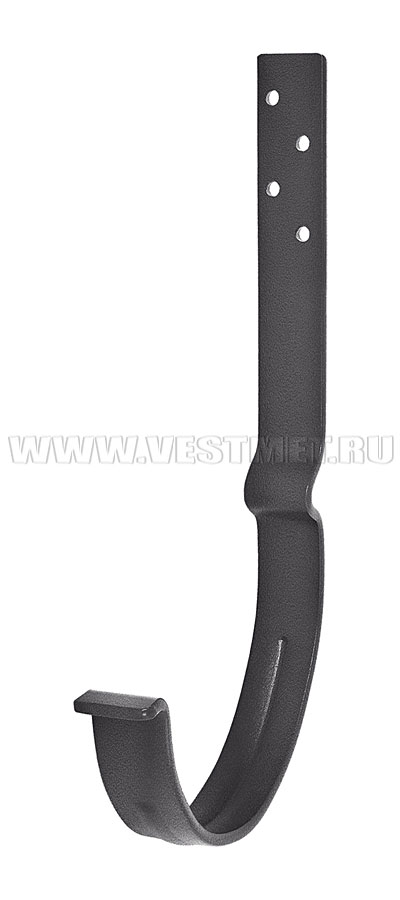

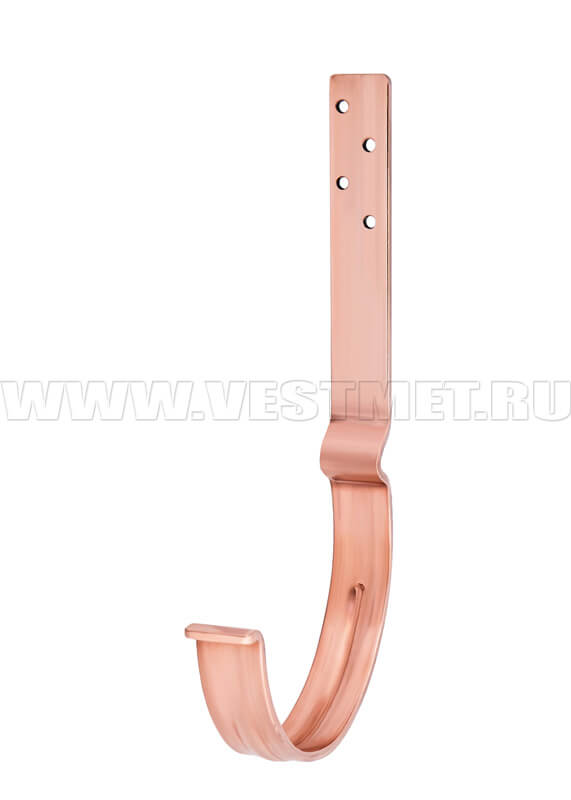

Крюк крепления желоба длинный

Длинный крюк

Имеет то же назначение, что и короткий. Крепится на сплошное основание либо на балки стропил до монтажа металлочерепицы, гибкой черепицы или другого покрытия. Обеспечивает повышенную надежность монтажа. Материал — сталь (4 мм) или медь. Цельная конструкция, по всей длине сформировано ребро жесткости.

Крюк крепления желоба длинный

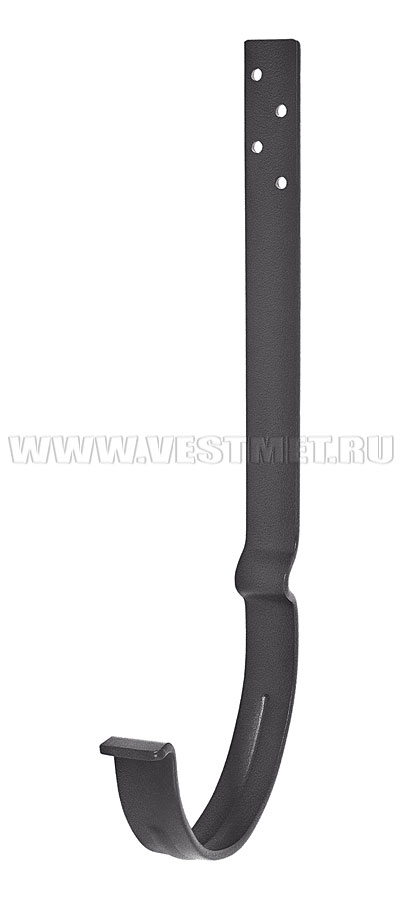

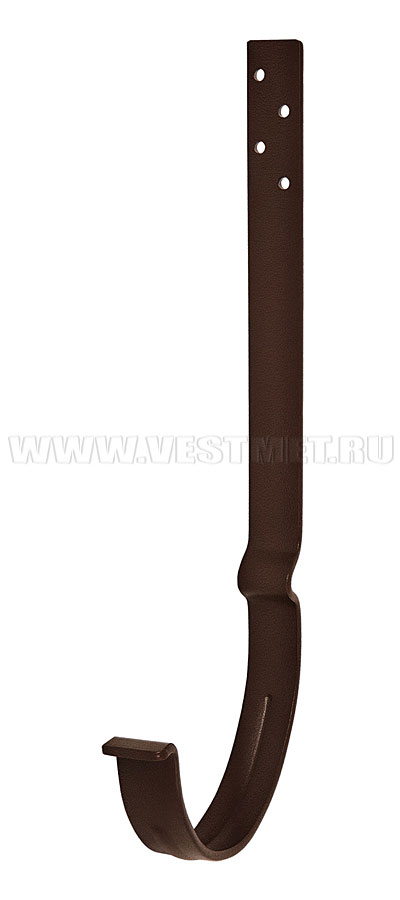

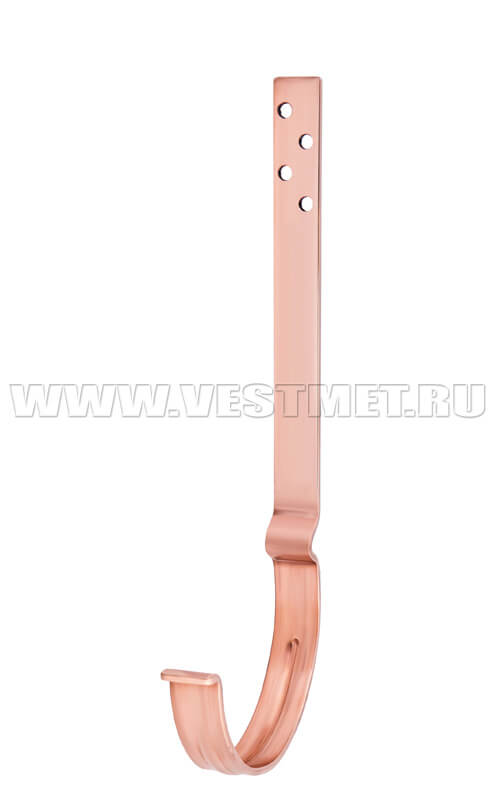

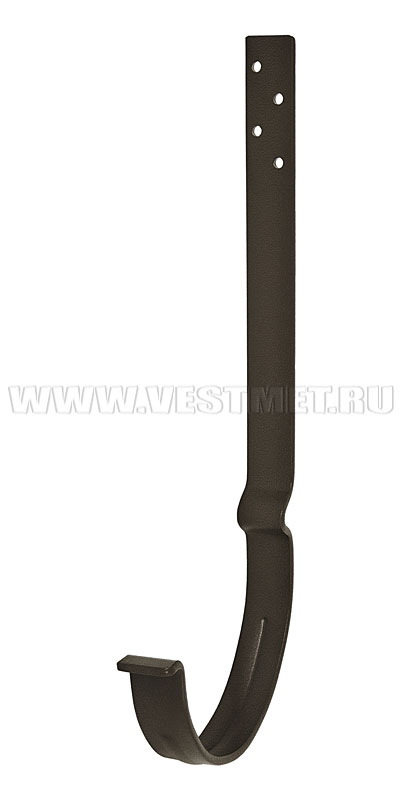

Крюк крепления желоба удлиненный

Удлиненный крюк

Цельные медные/стальные крюки с ребрами жесткости. Толщина металла — 4 мм. Удлиненная крепежная часть позволяет использовать их там, где длины стандартных длинных крюков недостаточно.

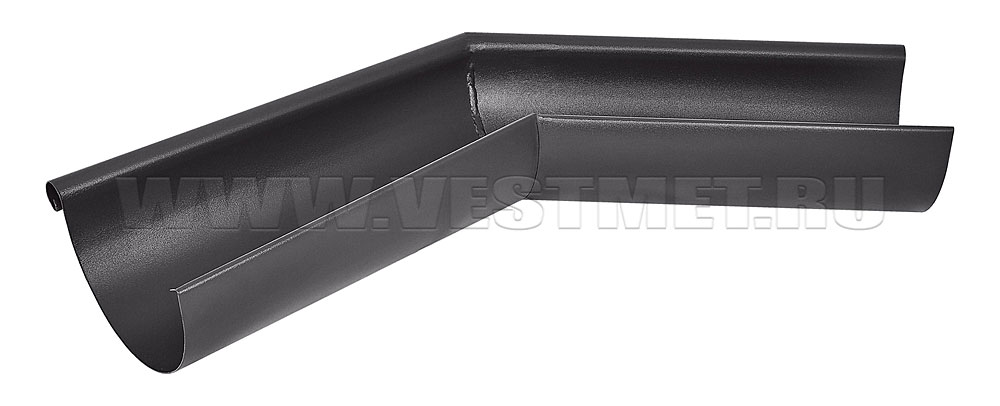

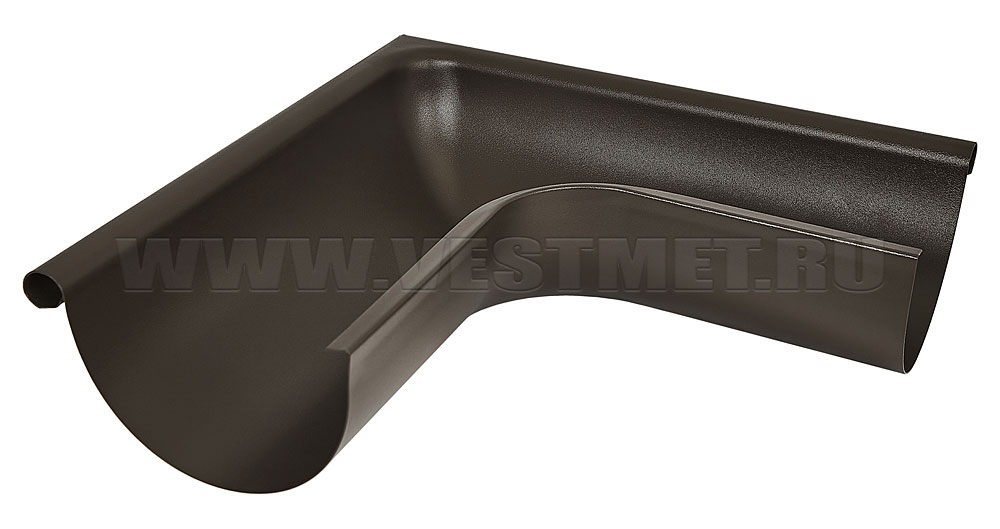

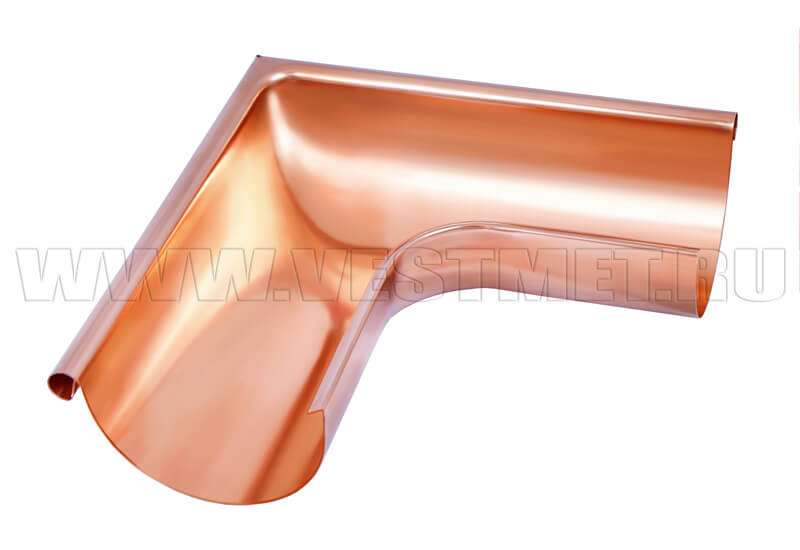

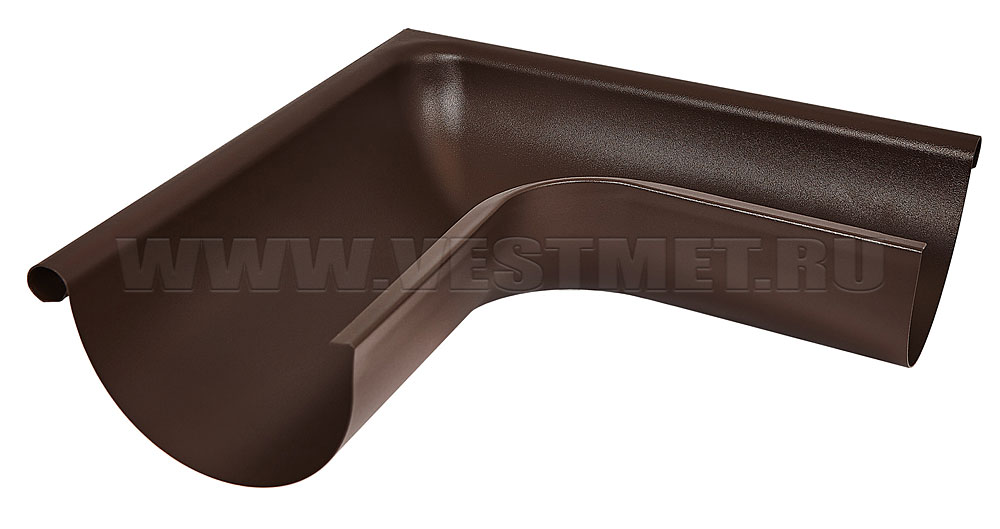

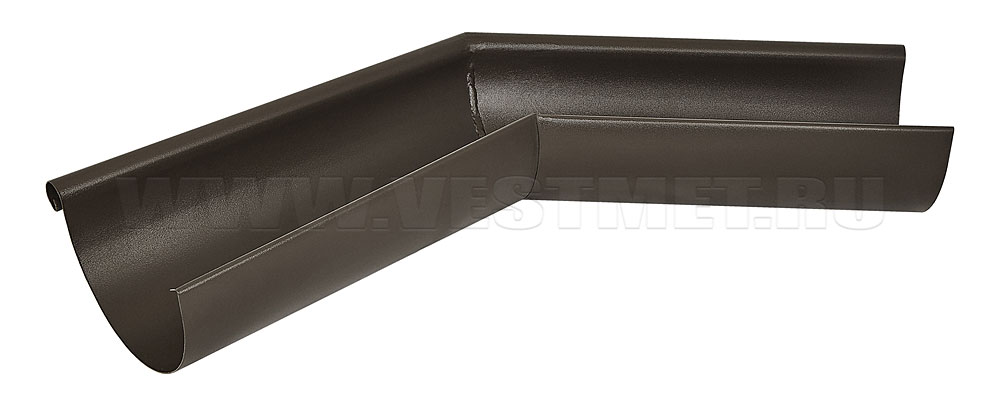

Наружный угол желоба 90°, 135°

Наружный угол желоба 90°, 135°

На наружных углах крыши используются угловые элементы. Их торцы стыкуют с желобами. Конструкция цельная, сварных швов нет.

Наружный угол желоба 90°, 135°

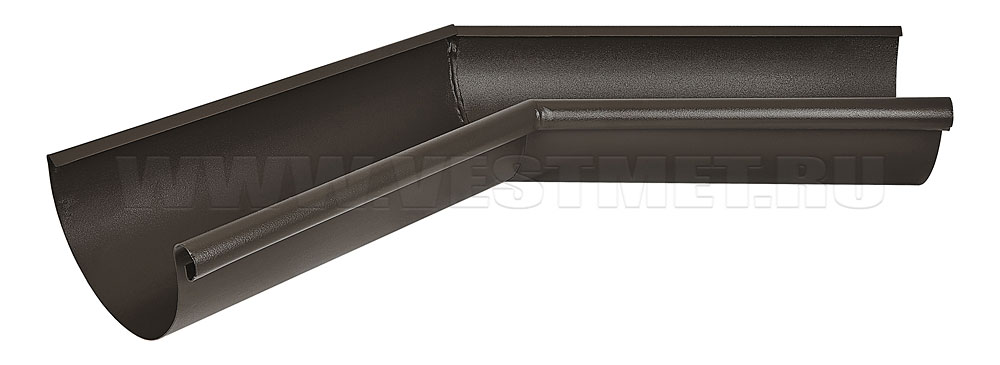

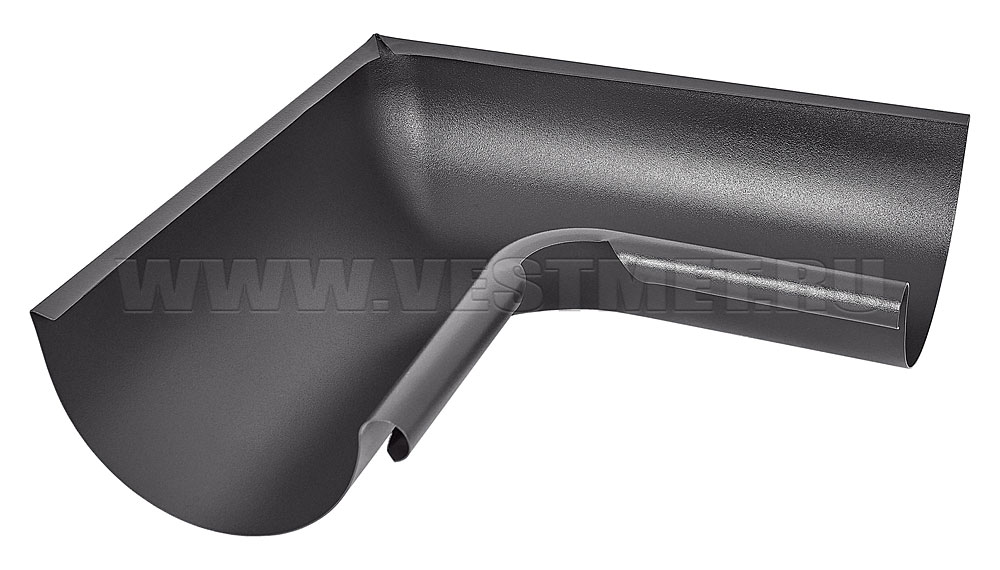

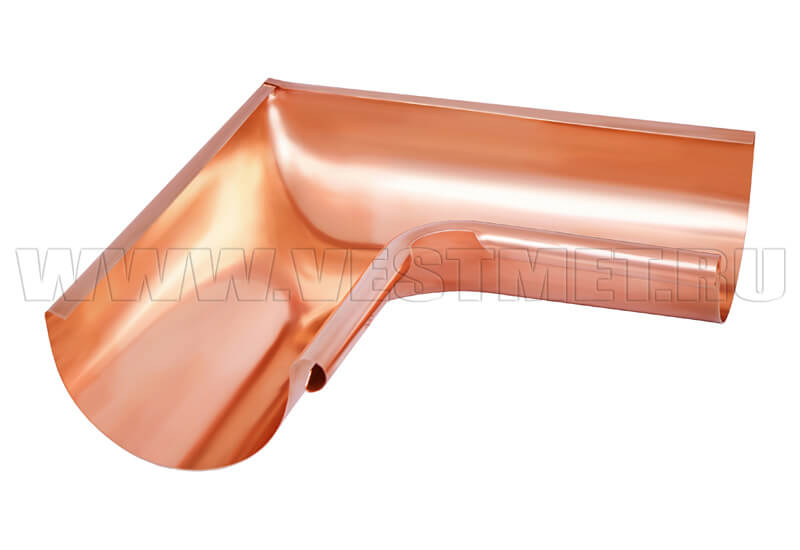

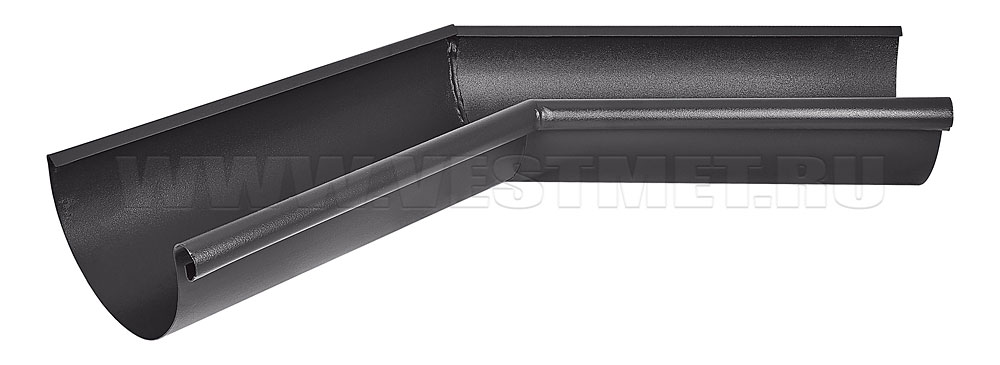

Внутренний угол желоба 90°, 135°

Внутренний угол желоба 90°, 135°

Конструкция цельная, сварные швы отсутствуют. Устанавливается под ендовами, разжелобками, на других внутренних углах.

Внутренний угол желоба 90°, 135°

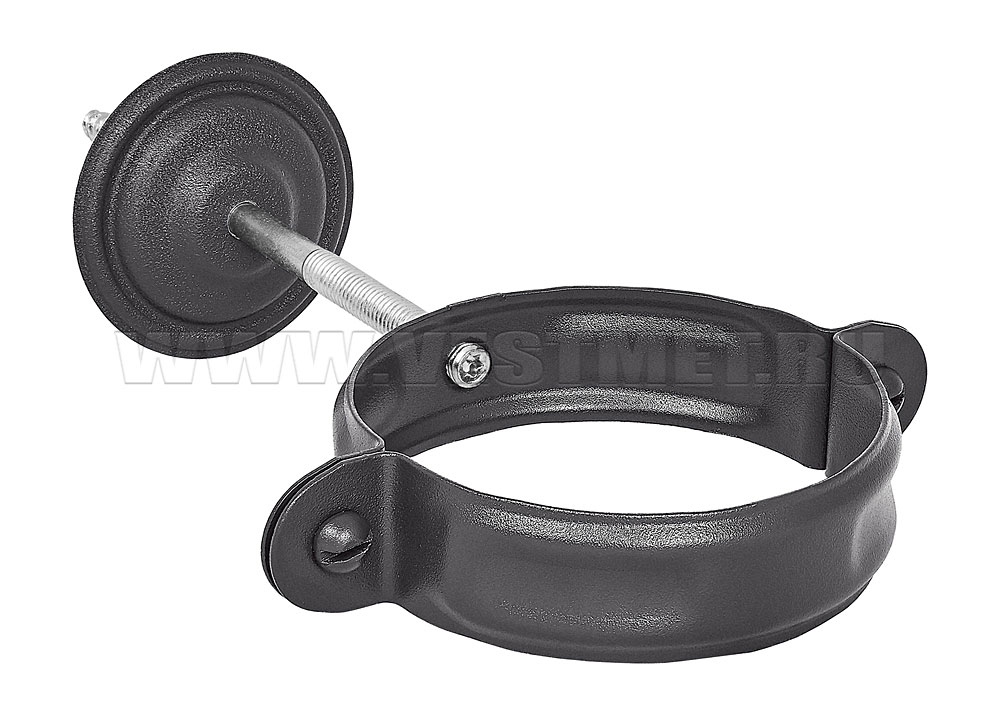

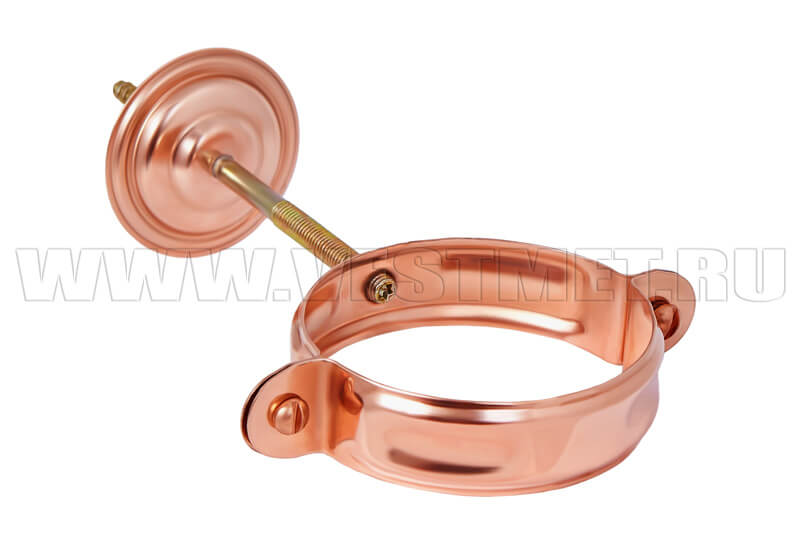

Хомут крепления трубы

Хомут крепления трубы

При формировании стояка трубы крепятся к стенам на хомуты. Округлая часть из двух элементов размещается на трубе, они соединяются заклепками. Для крепления на стену используется винт (в комплекте), который вкручивается через декоративную металлическую накладку. Такая конструкция подходит для любых фасадов. За счет резьбового соединения ее можно использовать много раз. Накладка на стену закрывает место крепления. Для дополнительной защиты можно использовать уплотнитель или герметик.

Хомут крепления трубы

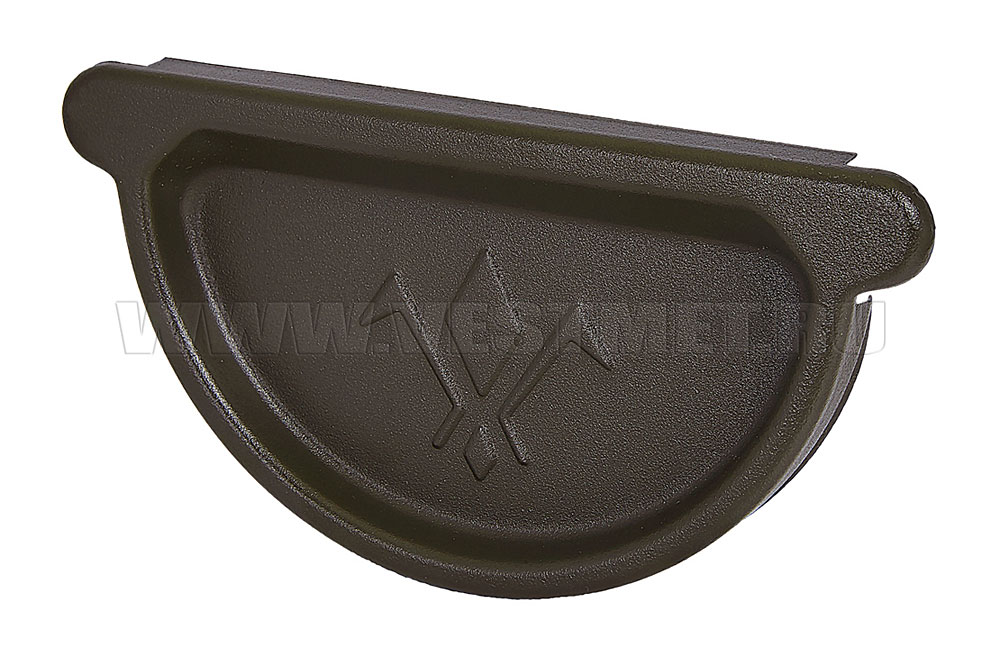

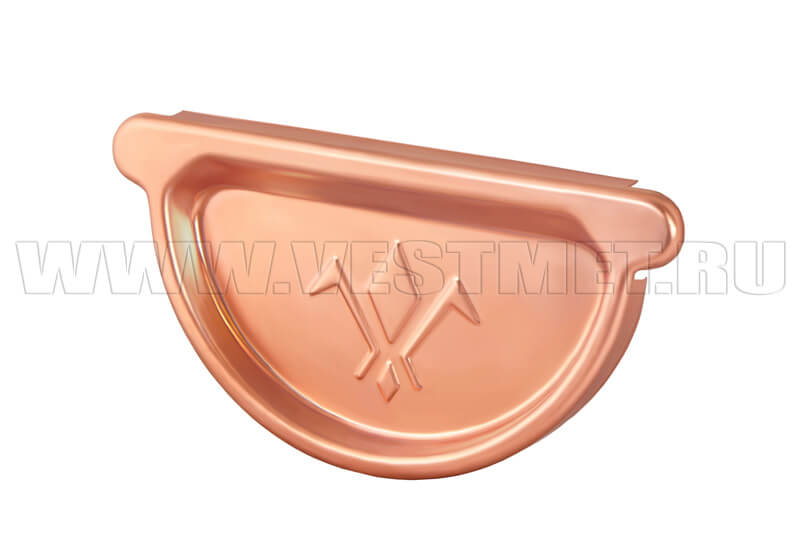

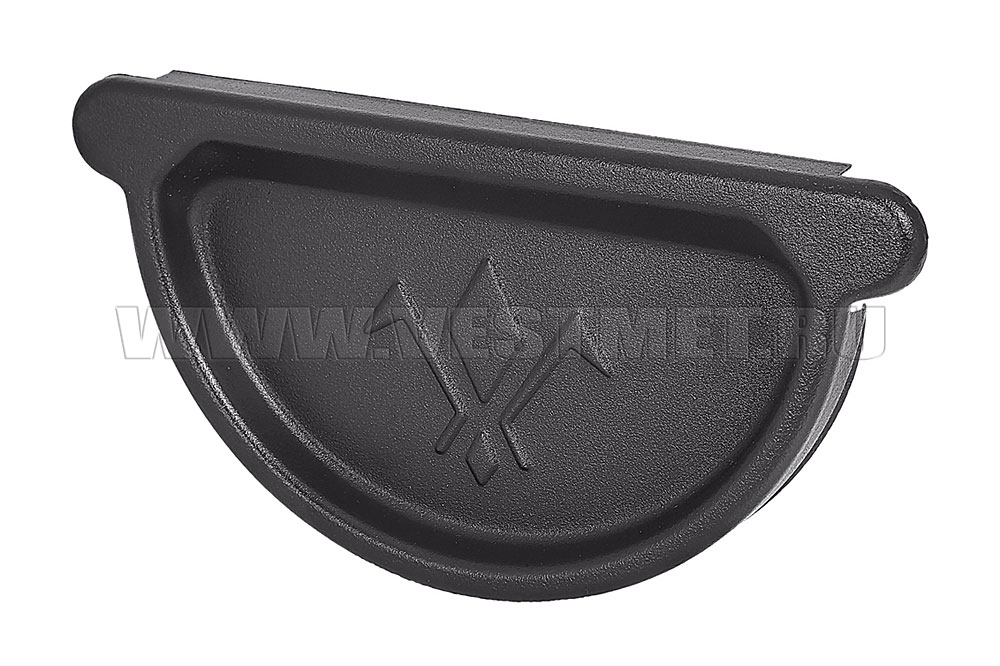

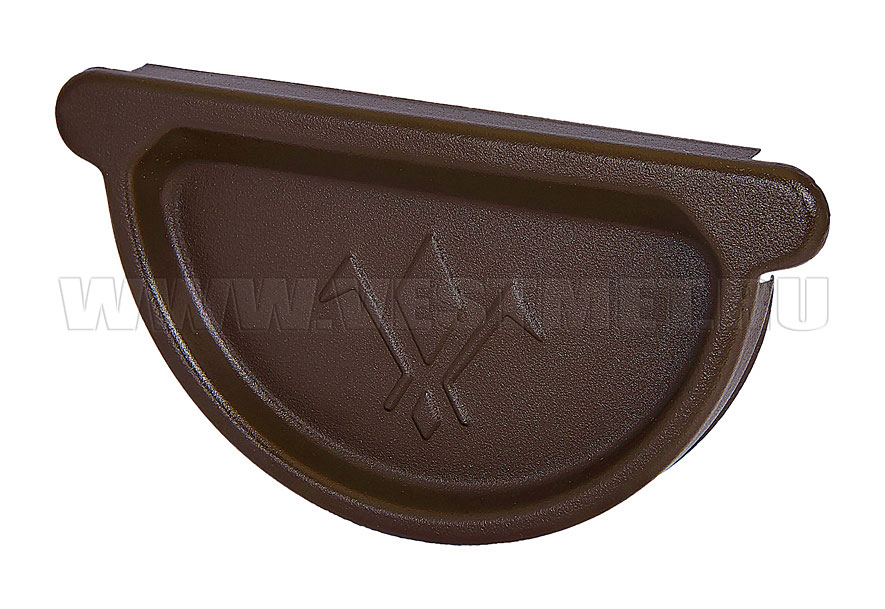

Заглушка универсальная с резиновым уплотнителем

Универсальная заглушка

Повторяет форму торца желоба, может устанавливаться с любой из сторон. Комплектуется уплотнителем из резины. На плоской части — рельефное изображение логотипа Aquasystem. Дополнительно использовать герметик при установке не требуется.

Заглушка универсальная с резиновым уплотнителем

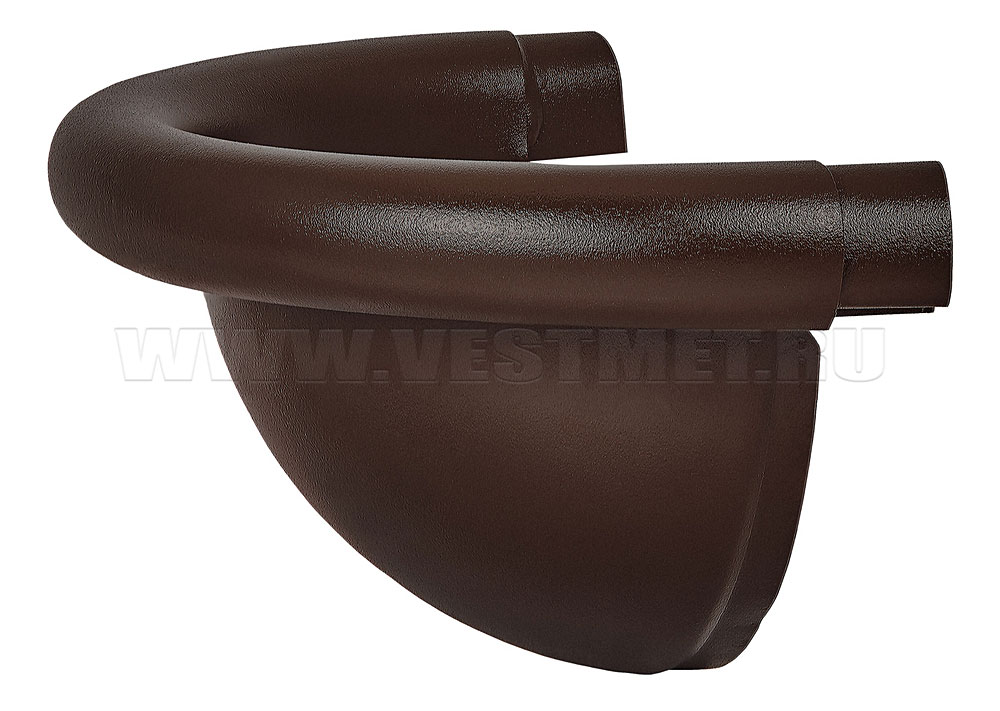

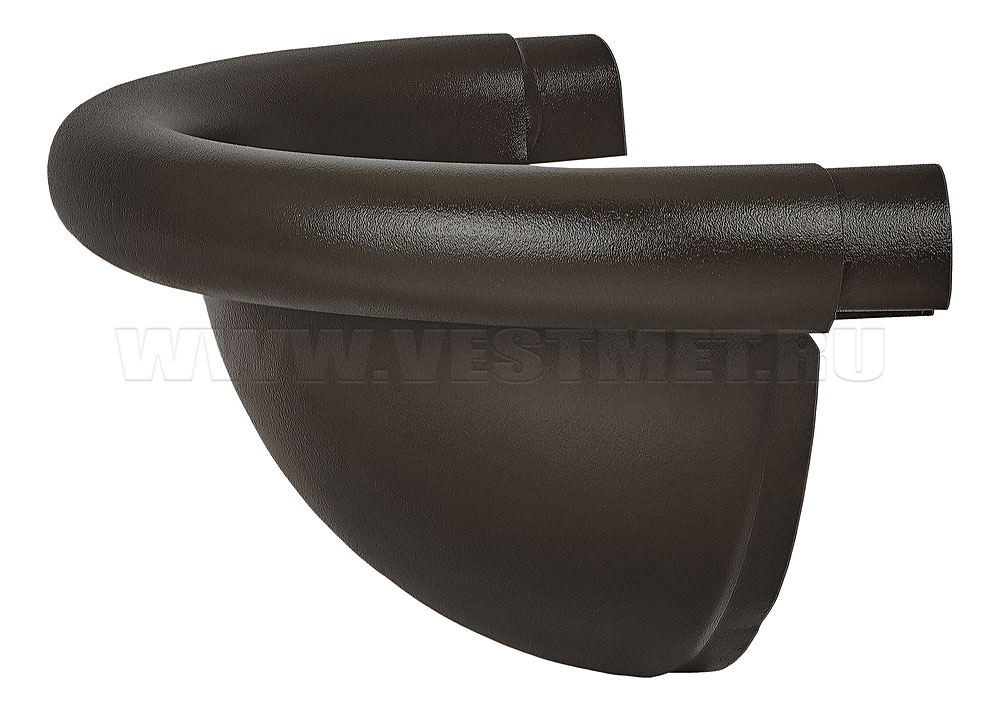

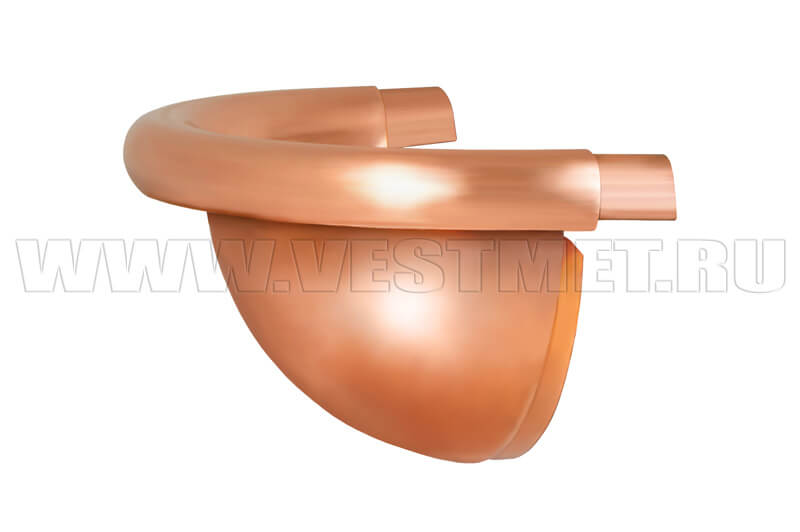

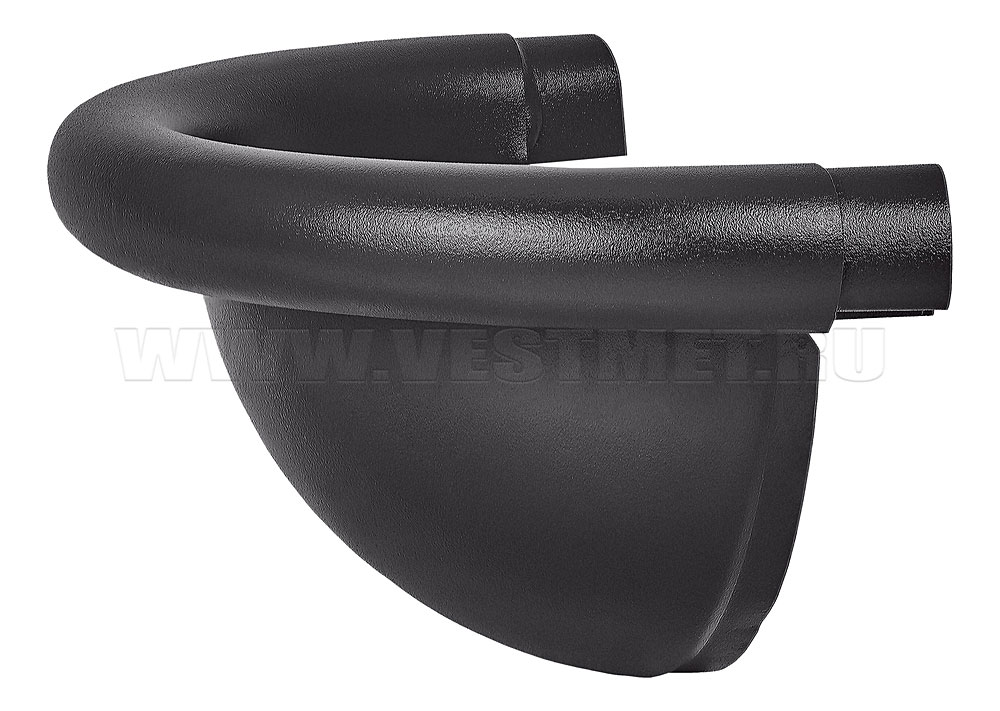

Заглушка полукруглая

Полукруглая заглушка

Является универсальной, устанавливается с любой из сторон желоба. Компания «Вестмет» рекомендует использовать ее вместе с декорированным отводом. Форма элемента усложнена. Он крепится вытяжными клепками. Стык дополнительно обрабатывают герметиком или клеем ТЕС-7.

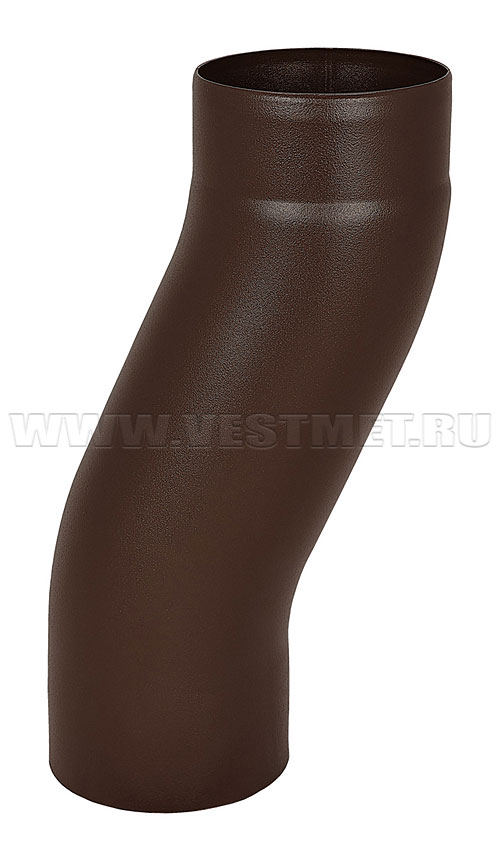

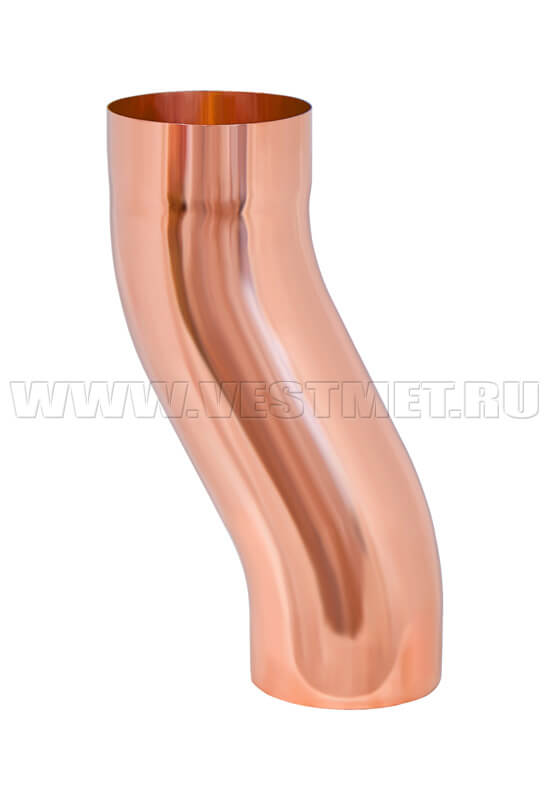

S - обвод

S - обвод

Выполняет те же функции, что и универсальное колено: изменяет направление тока воды. Встраивается в стояк, если он должен обходить выступающие архитектурные элементы. Смещение по осям элемента — 48 мм.

S - обвод

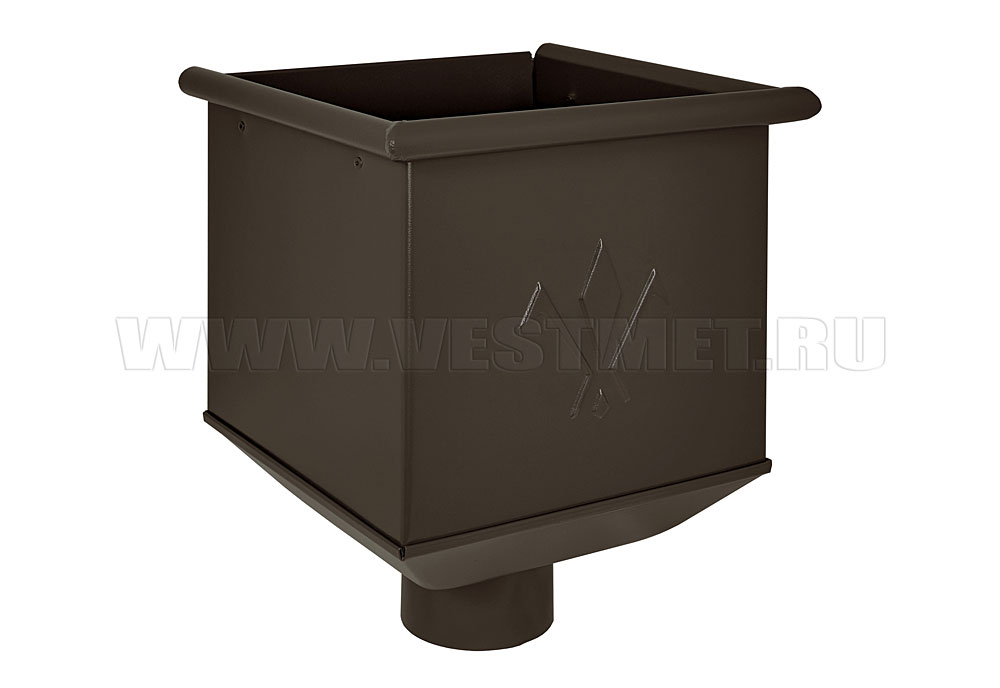

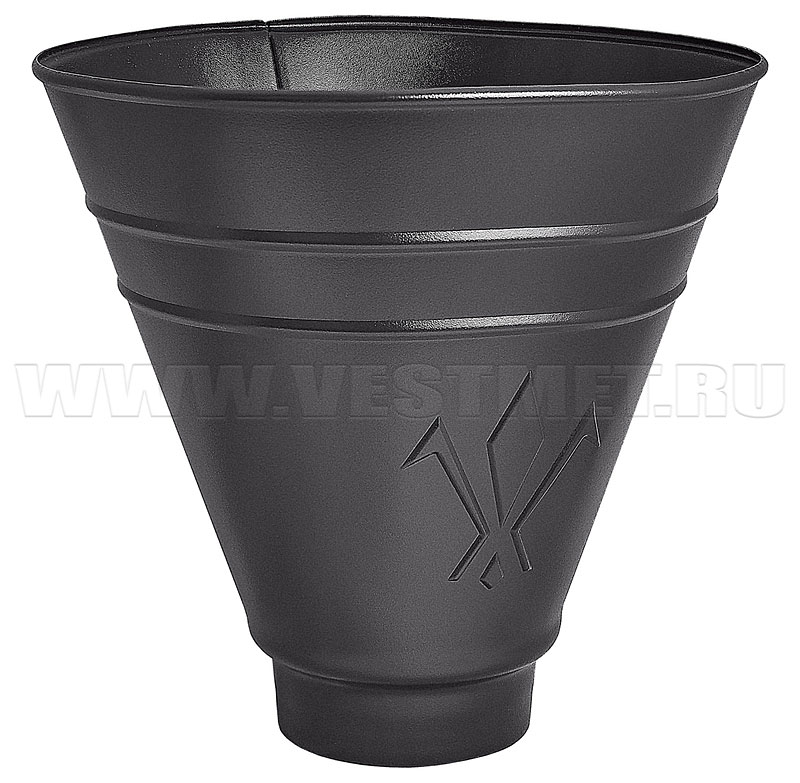

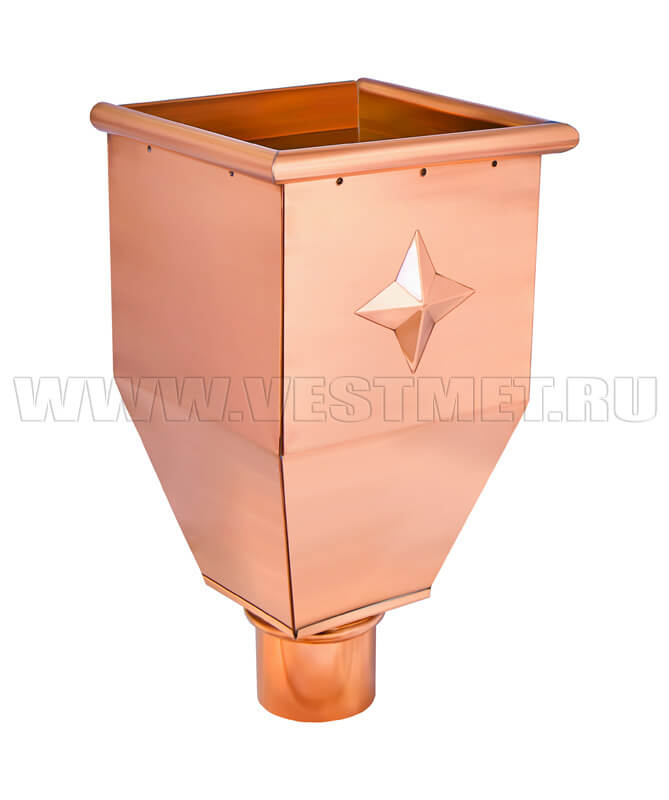

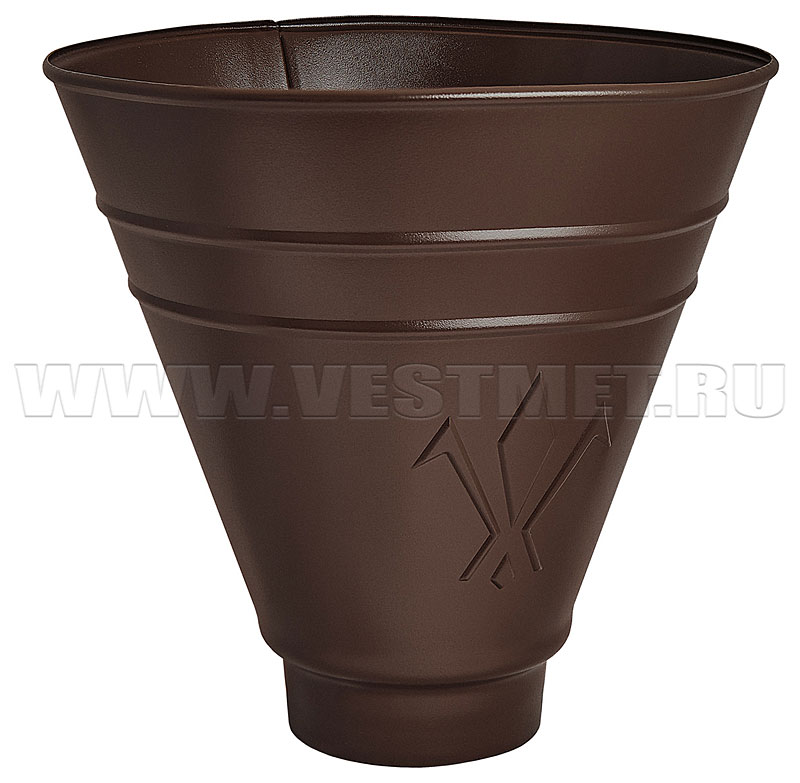

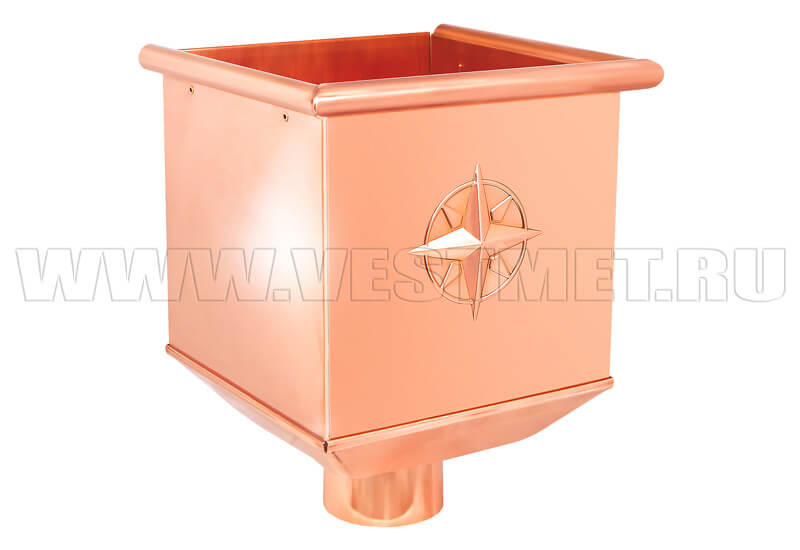

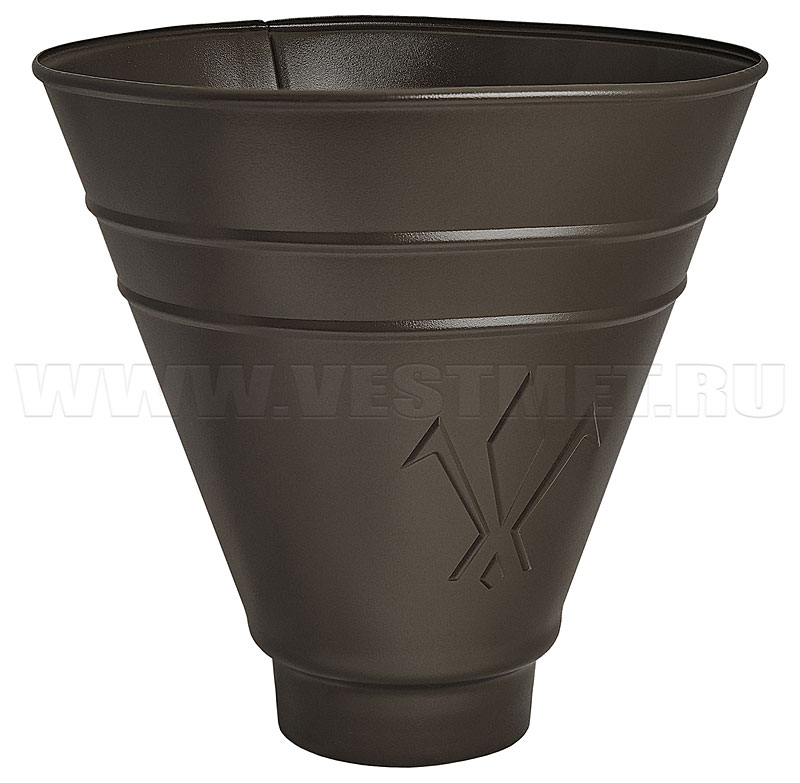

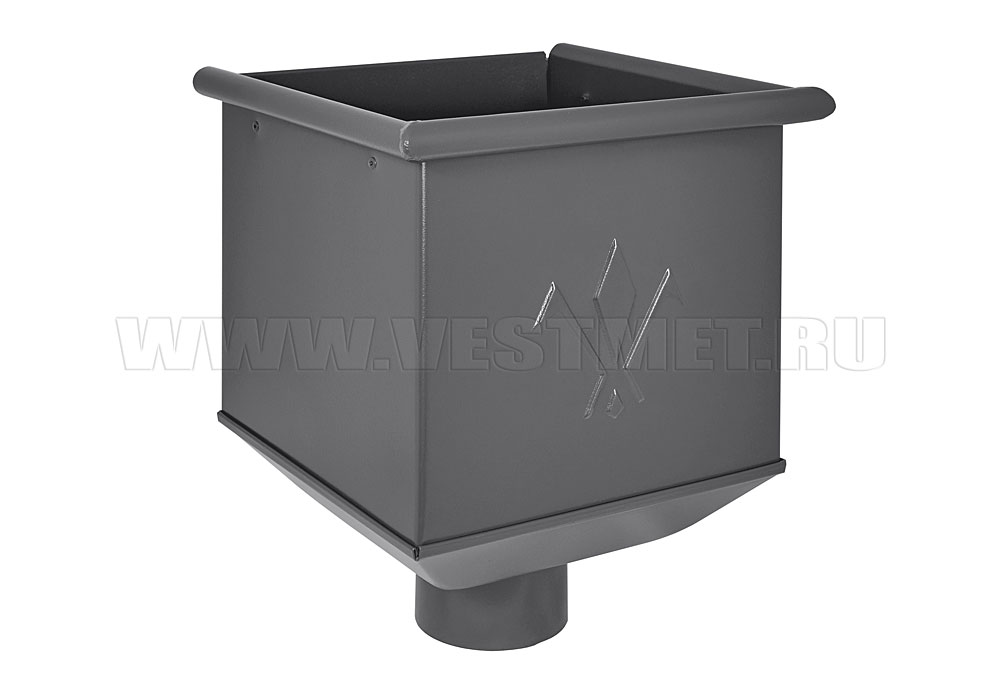

Водосборная воронка

Водосборная воронка

Применяется в ендовах, разжелобках, на других участках, где не используются желоба, но требуется отвод воды в больших количествах.

Водосборная воронка
Удлиненная водосборная воронка

Удлиненная водосборная воронка

Используется так же, как водосборная воронка, но имеет удлиненную стыковочную и водоприемную часть.

Удлиненная водосборная воронка

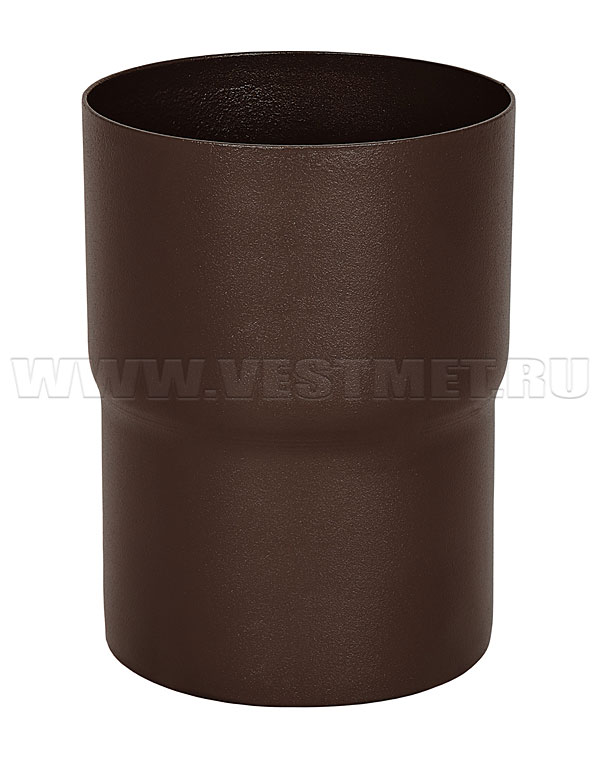

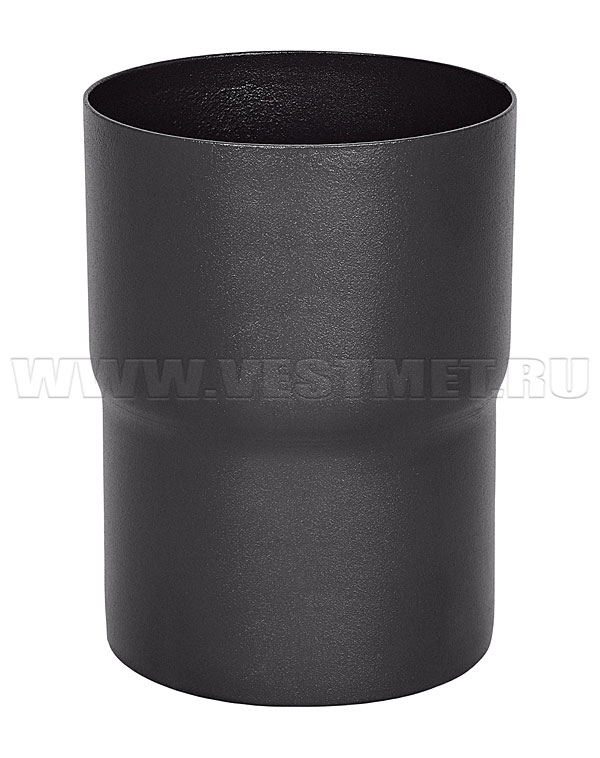

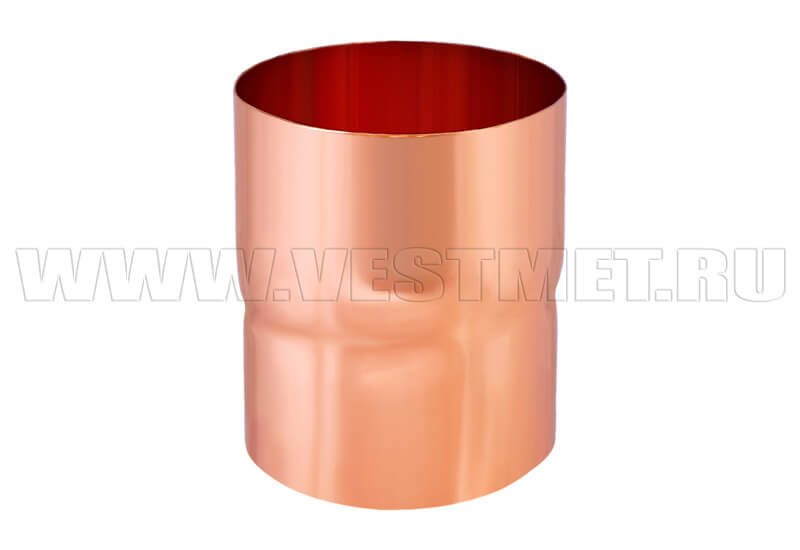

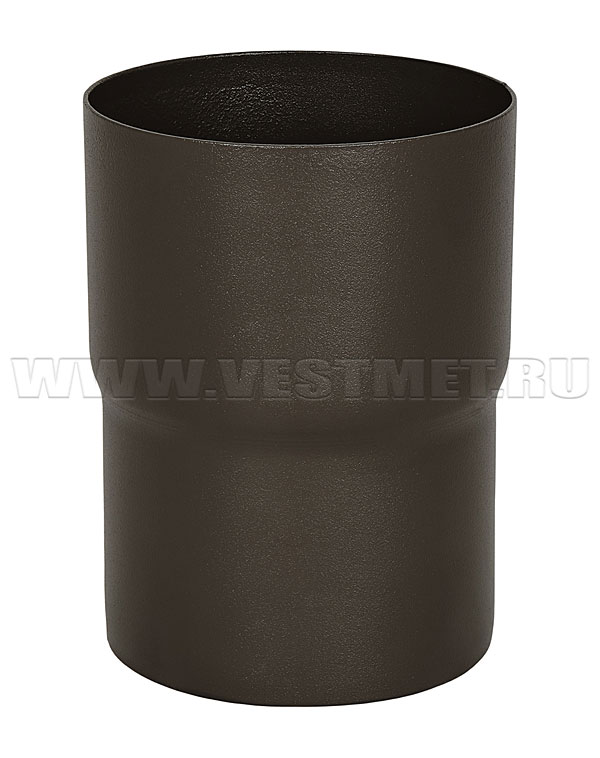

Соединитель трубы

Соединитель трубы

Если в составе стояка необходимо соединить элементы труб, которые не имеют раструбов, для этого используется соединитель.

Соединитель трубы

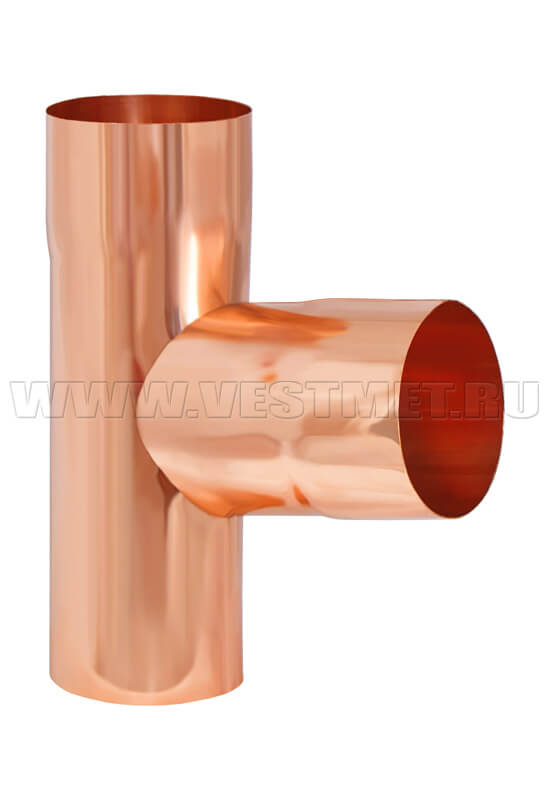

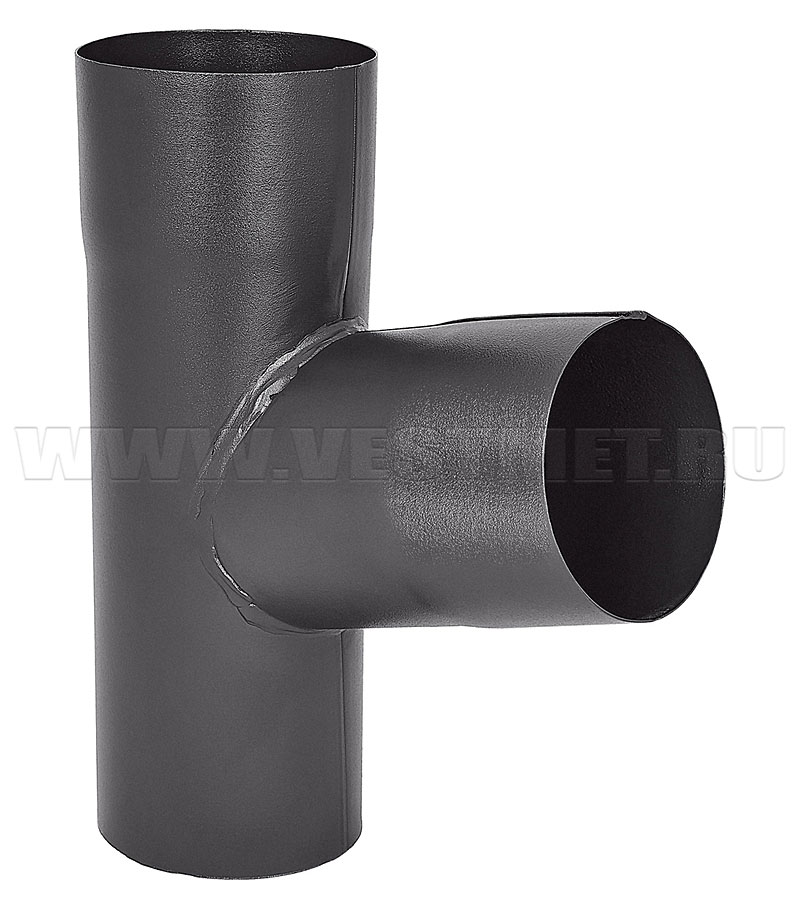

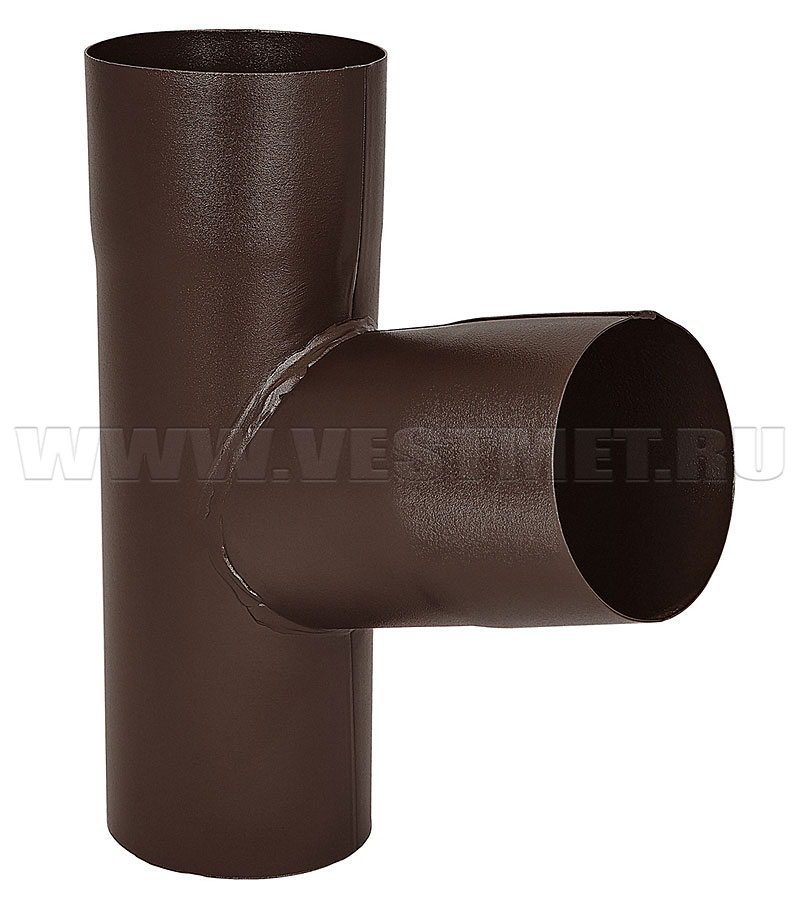

Тройник

Тройник

Позволяет объединить два стояка, чтобы далее вода стекала по одной водосточной трубе. Угол — 72°.

Тройник

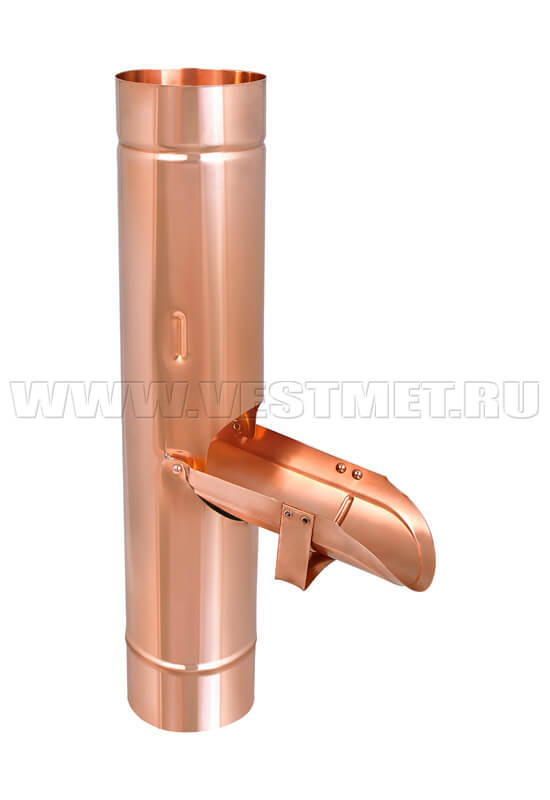

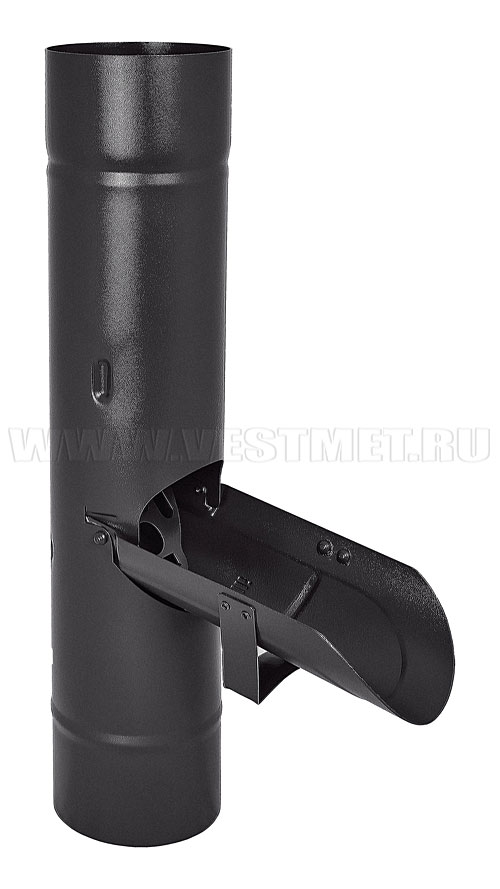

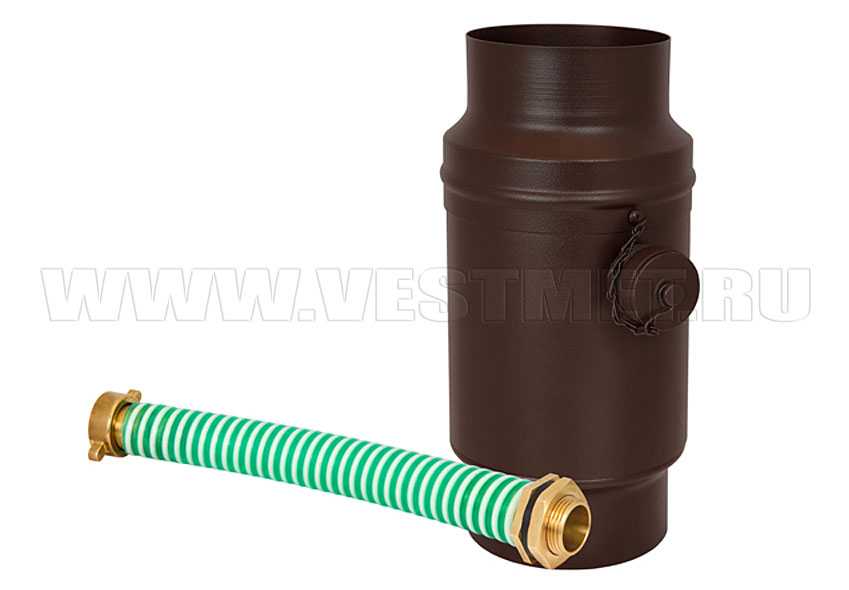

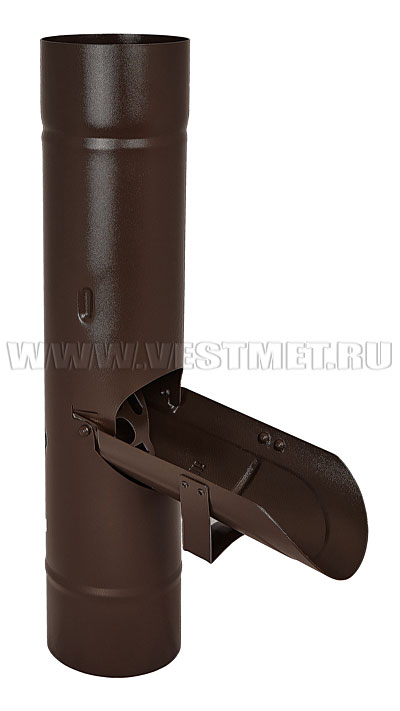

Водосборник

Водосборник

Встраивается в стояк на фасаде. В открытом положении вода вытекает через кран на боковой части. За счет этого стекающую воду можно собирать в емкости. При закрытом положении выполняет функции обычной трубы.

Водосборник

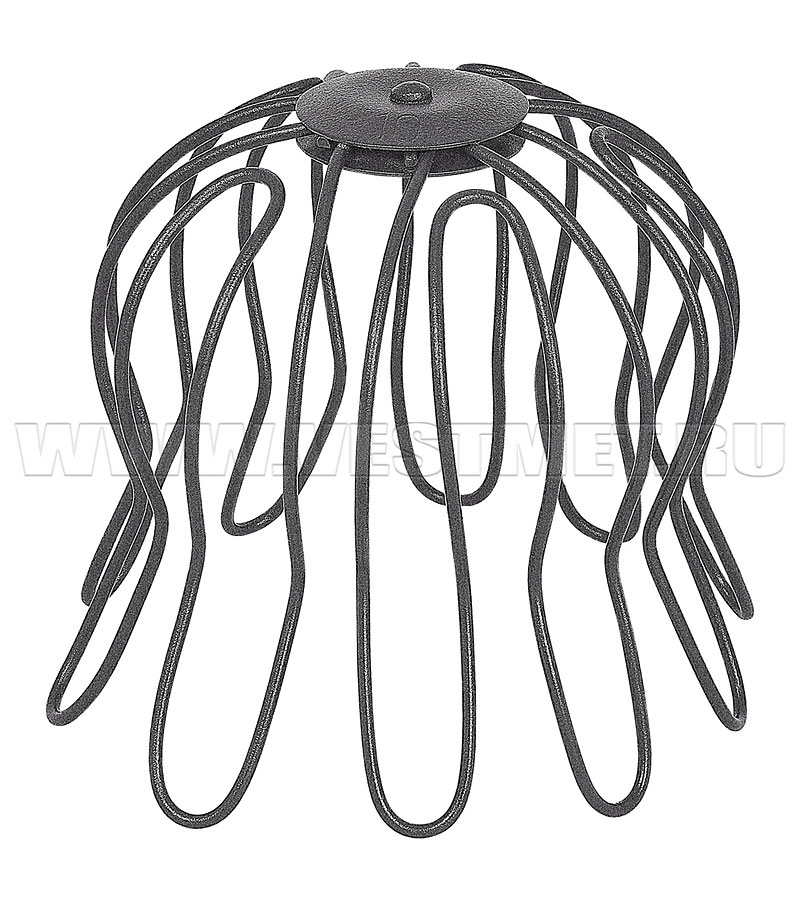

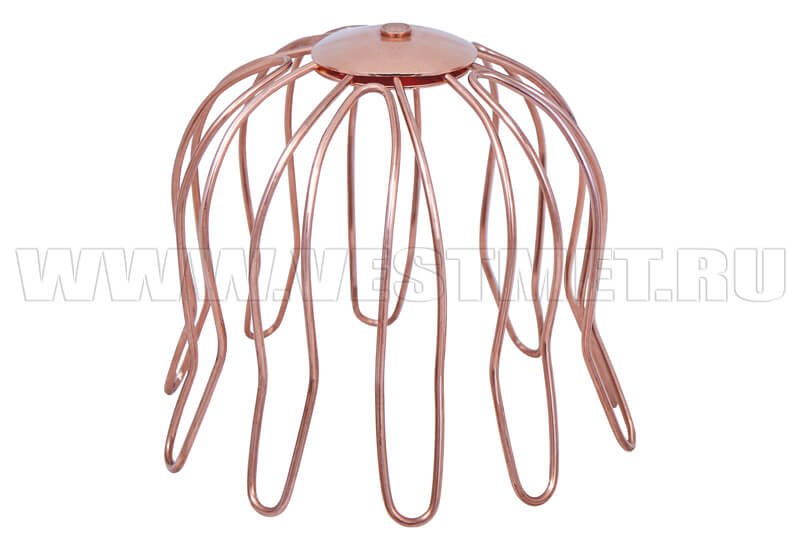

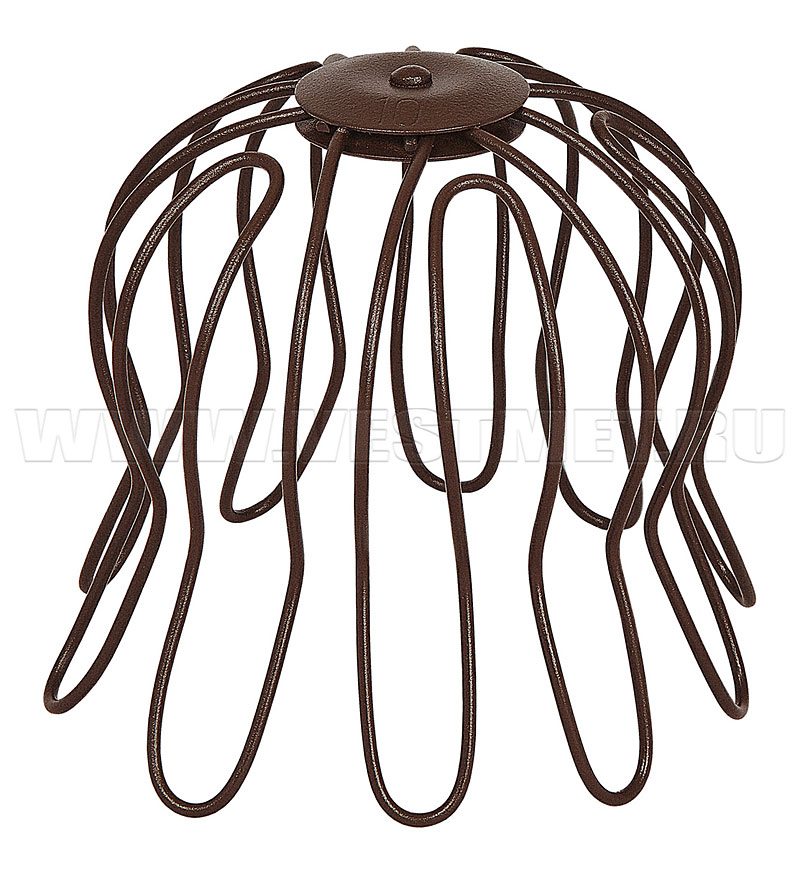

Сетка в воронку Паук

Сетка в воронку «Паук»

Устанавливается внутрь воронки, изготовлена из металлических прутков. Задерживает крупный мусор, защищая колено, стояк от засорения. Требует периодической очистки.

Сетка в воронку Паук

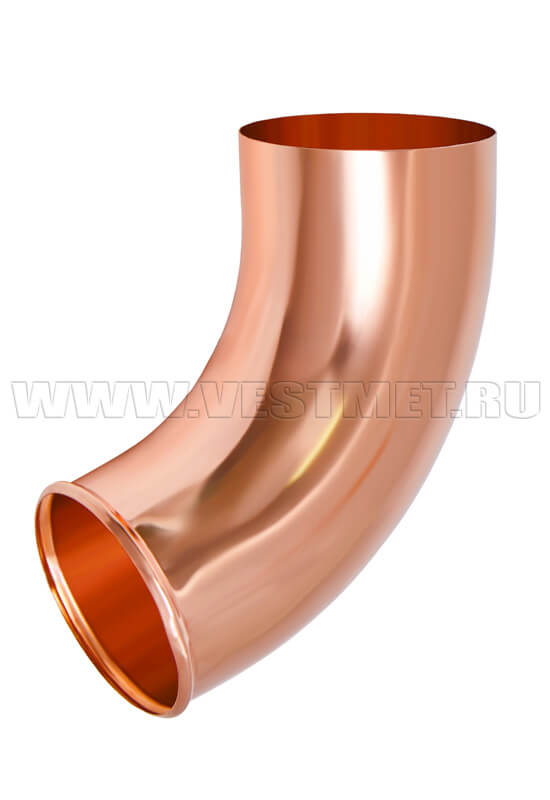

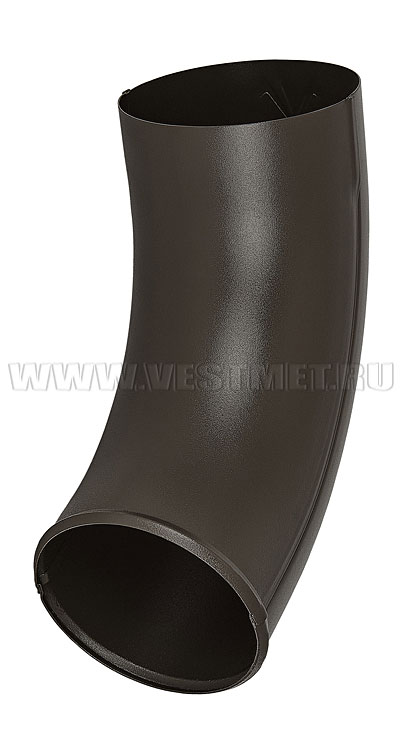

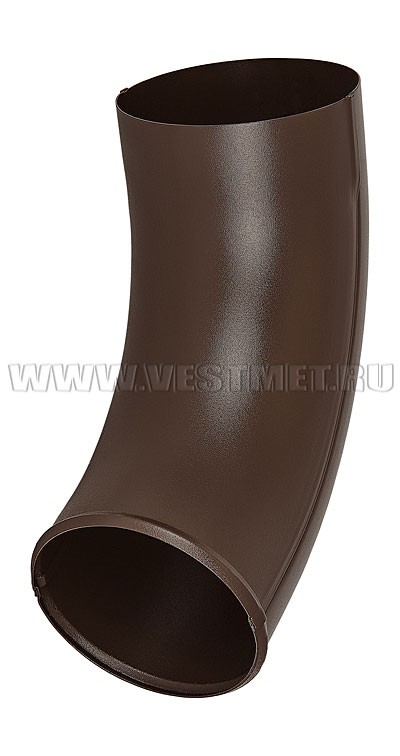

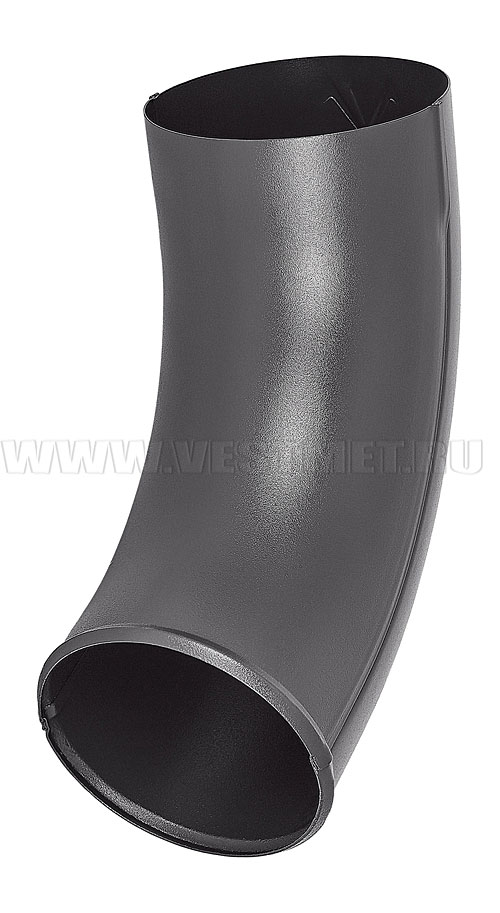

Отвод трубы

Отвод трубы

Устанавливается в нижней части водосточного стояка, отводит стоки из него на грунт или в дождеприемник.

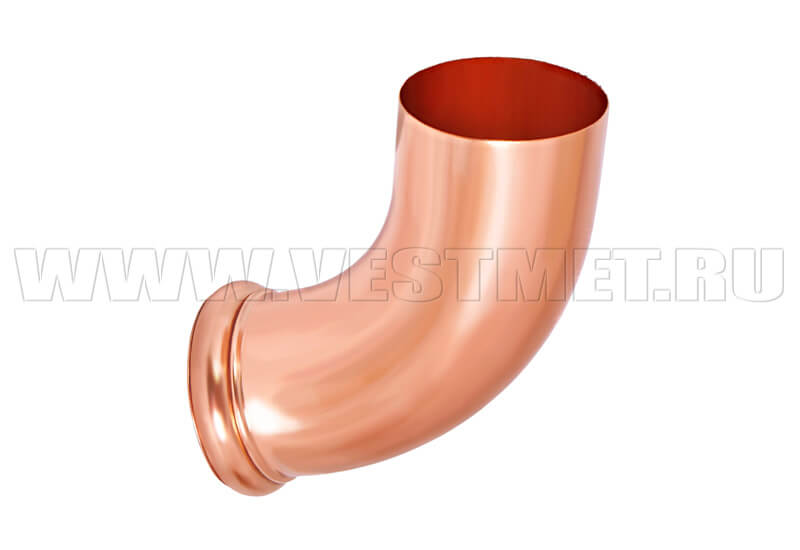

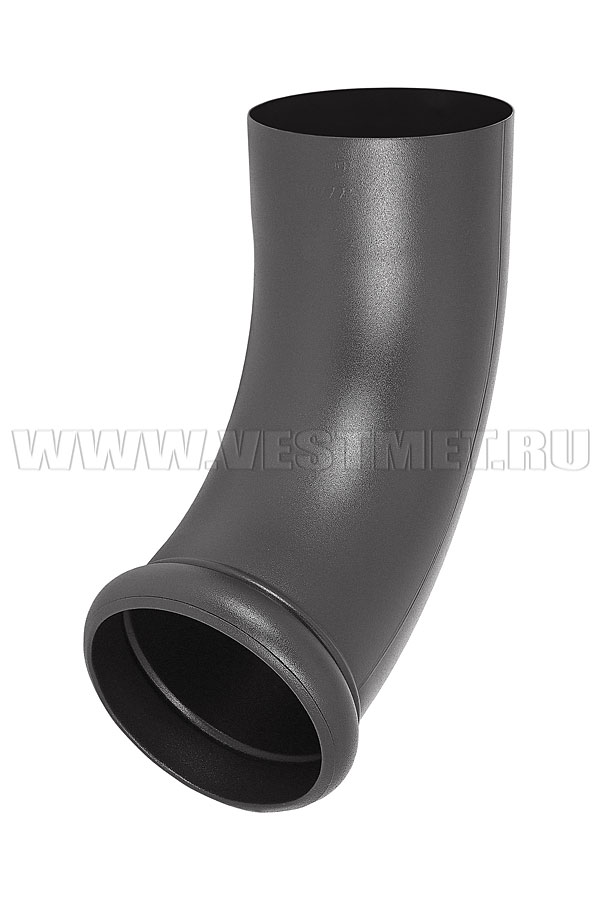

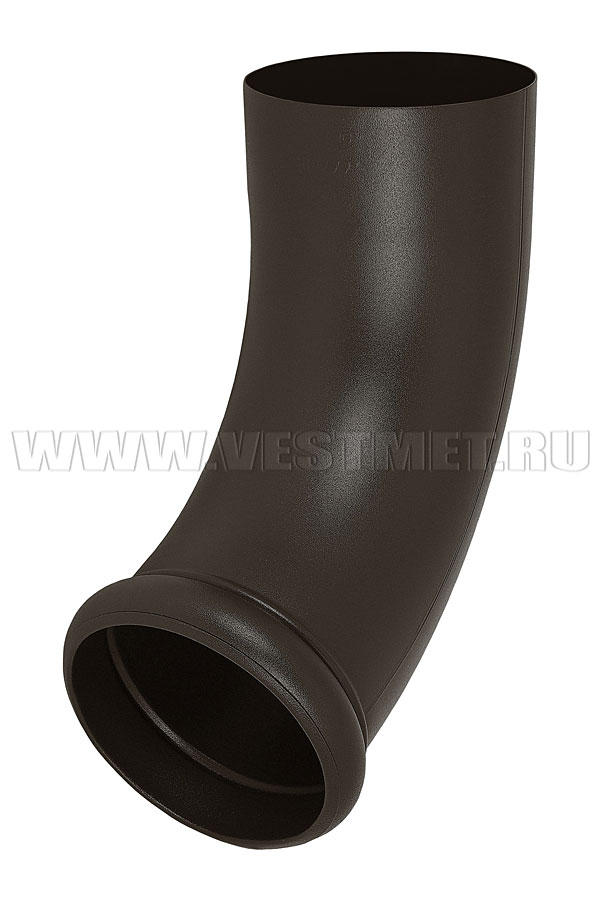

Отвод трубы декорированный

Декорированный отвод трубы

Используется так же, как стандартный отвод. Применяется в сочетании с полукруглыми заглушками (декорирован по краю).

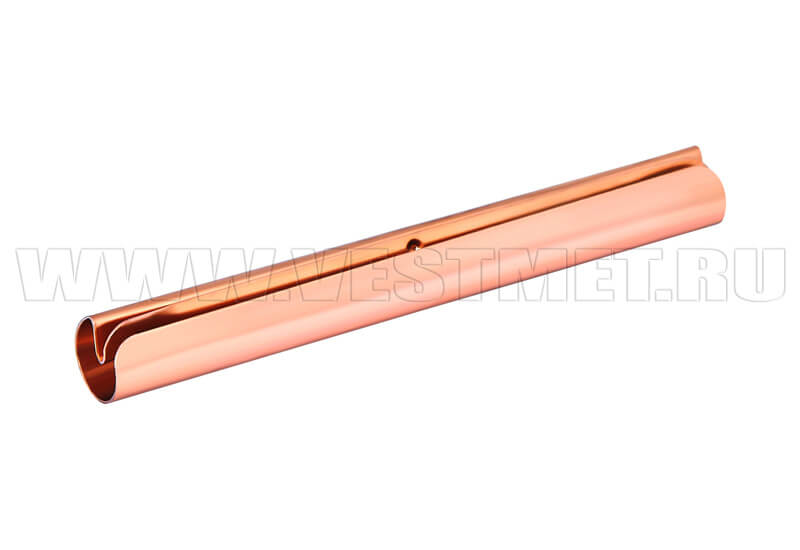

Элемент жесткости

Элемент жесткости

Используется при монтаже желобов вместе с соединительными элементами, увеличивает прочность стыков в полтора раза. Представляет собой медную или стальную трубку (толщина металла — 0,7 мм). При использовании элементов жесткости установка крюков вместе с соединительными элементами необязательна, что упрощает проектирование и монтаж системы.

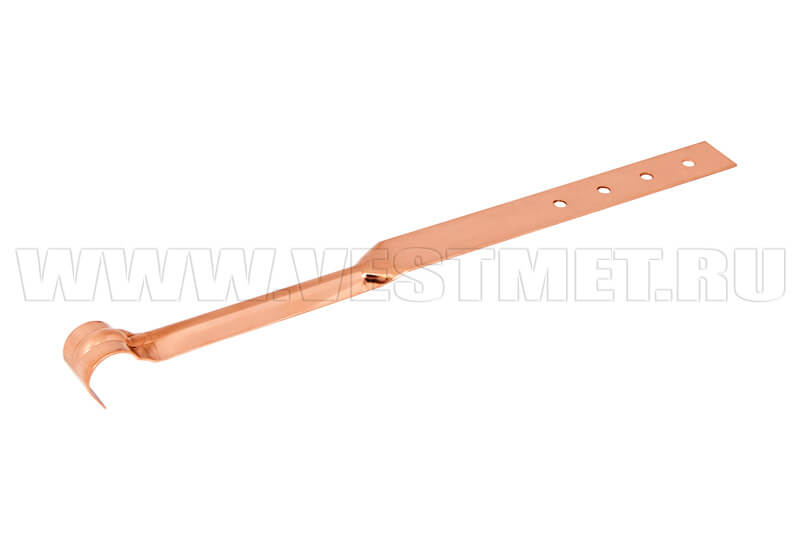

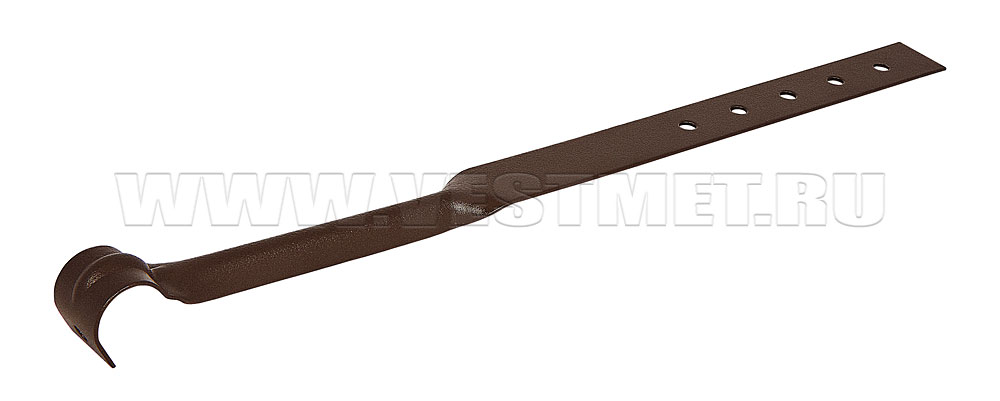

Поддержка желоба

Поддержка желоба

Используется как дополнительный поддерживающий элемент на сложных участках кровли, при установке желобов под ендовами, вдоль скатов с большим наклоном и т.п.

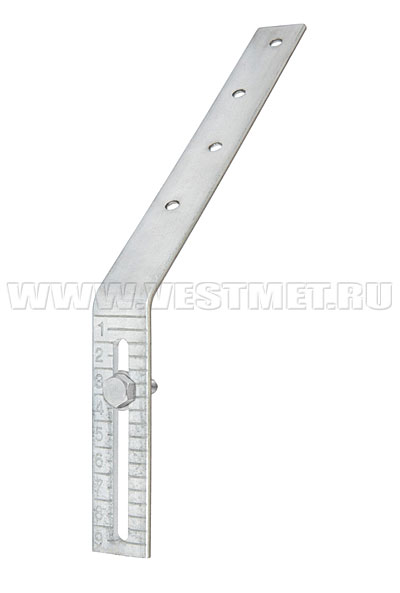

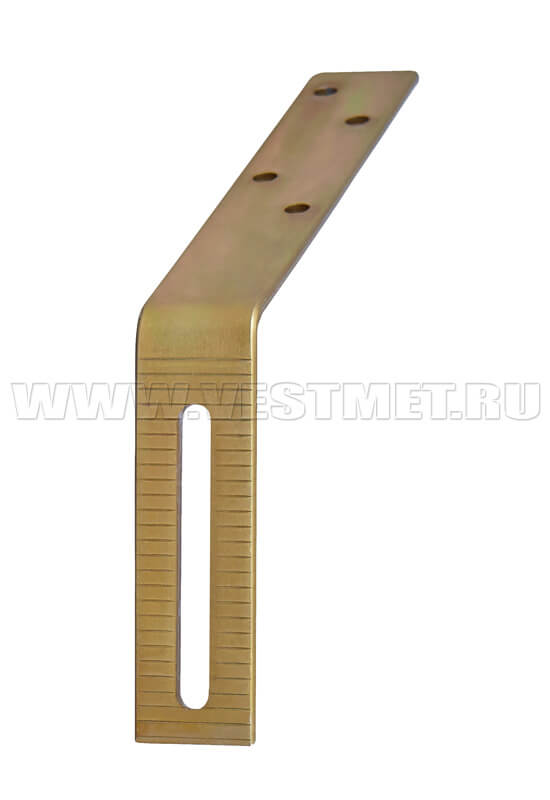

Удлинитель для крюка универсальный

Удлинитель для универсального крюка

При установке универсального крюка на сплошной настил, обрешетку или верхнюю поверхность стропильной балки используется для удлинения его рабочей части. Удлинитель можно подгибать, корректируя его по фактическому углу наклона ската.

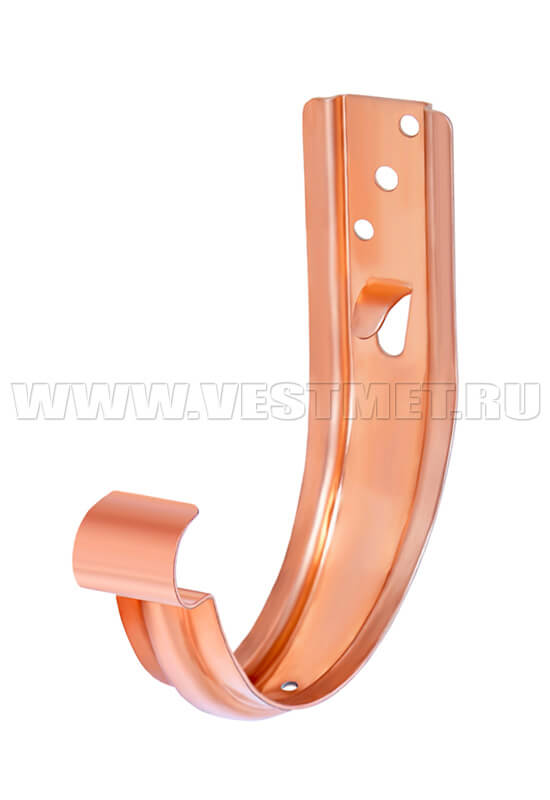

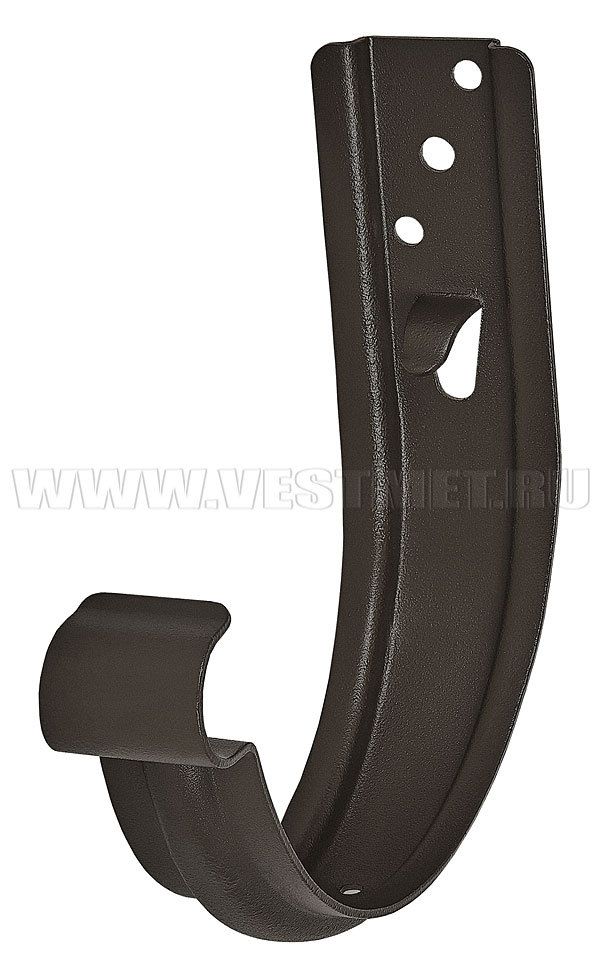

Крюк универсальный 125 система

Крюк универсальный для системы 90/125

Используется для крепления желобов так же, как короткие или длинные крюки. При использовании вместо длинных крюков дополнительно нужно купить удлинители. В передней части — изгиб, который позволяет крепить желоба, не отгибая капельник. Имеет ребра жесткости.

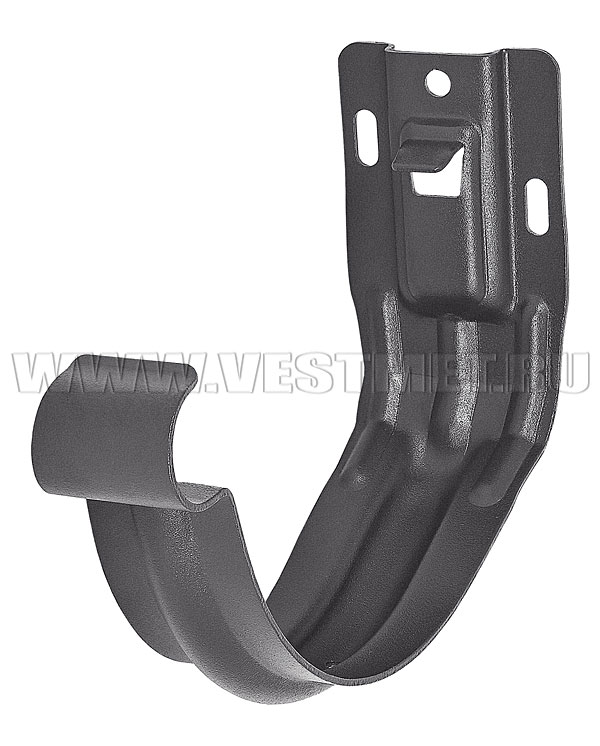

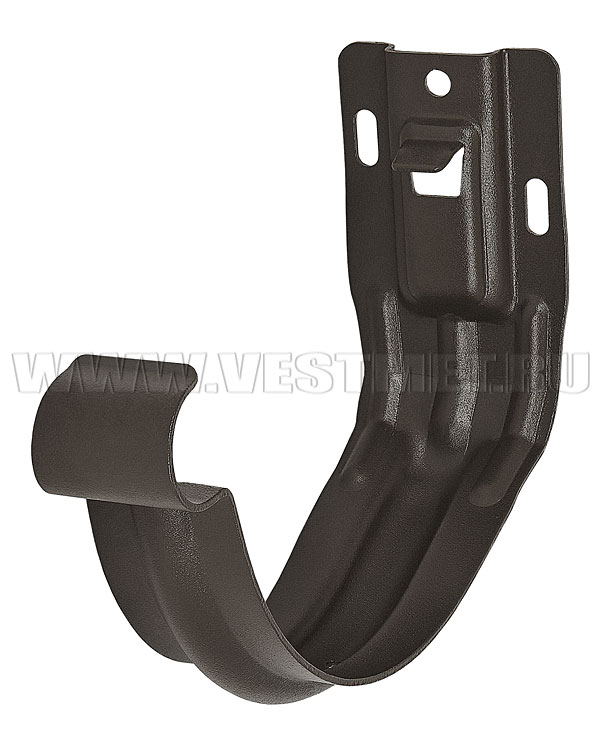

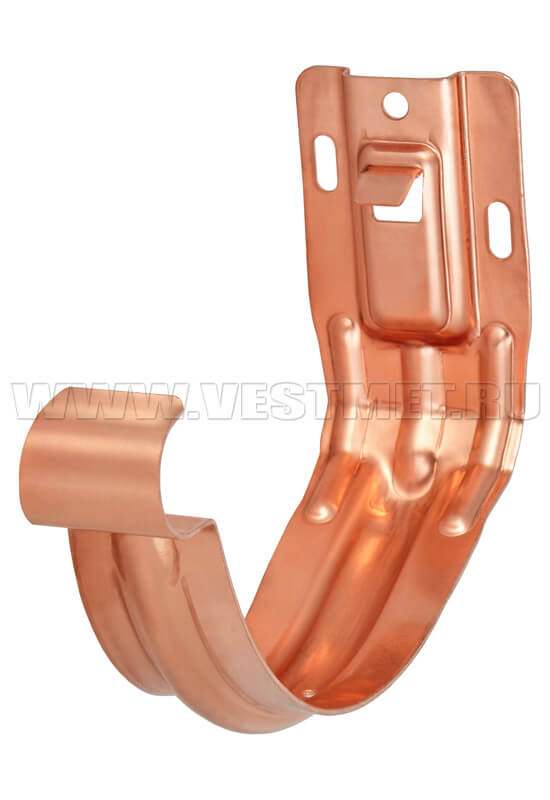

Крюк универсальный 150 система

Крюк универсальный для системы 100/150

Используется вместо короткого или длинного крюка. Во втором случае дополнительно применяется удлинитель. Отгибать капельник при установке желоба не нужно за счет специального изгиба крюка. Изделие усилено ребрами жесткости.
