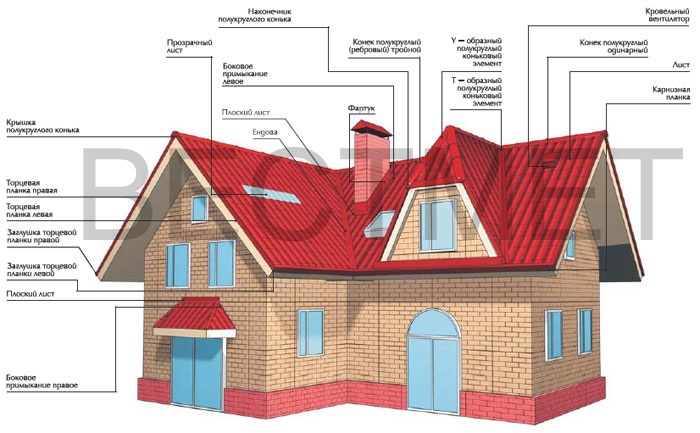

На чертеже, приведенном ниже, вы можете ознакомиться с основными элементами кровли и использованием аксессуаров, выпускаемых под маркой Метробонд.
1. Подготовка стропильной конструкции, контробрешетка
Стропильная конструкция монтируется в соответствии со СНиП и проектной документацией. При проектировании кровли специалисты компании Вестмет обязательно учитывают ветровые и снеговые нагрузки, характерные для конкретной местности. Композитная черепица может применяться на крышах с минимальным уклоном ската 1/5 (около 12°). Если кровля имеет отдельные элементы, уклон которых меньше этой величины, в обязательном порядке выполняется 100%-ная гидроизоляция этих элементов. В качестве гидроизоляции может быть использован рулонный наплавляемый битумный материал, который укладывается на сплошной деревянный настил. На таких элементах композитная черепица монтируется с декоративной целью.
рис 4.1-1
Выполняется вертикальное запиливание торцов. Как показано на Рис. 4.1-1, на стропила необходимо уложить антиконденсатную изоляцию. В качестве изолирующего материала рекомендуется применение Никофол NW, Ютакон-140, DELTA MAXX или аналогичных материалов. Иногда бывает, что толщина утеплителя является одинаковой с толщиной стропил – в этом случае применяется супердиффузионная гидроизоляция Тайвек. Монтаж гидроизоляции осуществляется в виде горизонтальных полотен, которые размещаются по направлению снизу вверх. Нахлесты по горизонтали должны составлять не менее 100 мм, а нахлесты по вертикали – не менее 150 мм. Обязательно предусматривается провисание пленки между стропилами на величину 1- 2 см. По вертикали полотна стыкуются на стропиле. Первое полотно должно свешиваться ниже края стропил на 100 мм. Для того чтобы обеспечить вентиляцию пространства ВК-2 (Рис. 4.1 – 2), гидроизоляция в верхней части ската не доводится до конька на 100 мм. Поверх изоляции выполняется контробрешетка, в качестве материала которой используется брус сечением 50х50 мм. Это необходимо для того, чтобы обеспечить вентиляцию подкровельного пространства, а также создать вентиляционный канал ВК-1 (Рис. 4.1 - 2 – А.). Нижний торец бруска контробрешетки должен свешиваться за край стропила на 40 мм, для чего он запиливается вертикально (Рис. 4.1 – 1).
рис 4.1-2

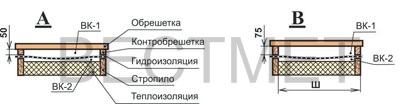

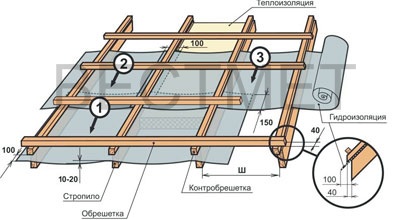

Для кровель, угол уклона которых составляет менее 200, требуется выполнение контробрешетки из брусьев сечением 50х75 мм. Это необходимо для того, чтобы увеличить сечение вентиляционного канала ВК-1 (Рис. 4.1 - 2 – В). Для кровель, в конструкции которых имеется ендова, монтаж контробрешетки и гидроизоляции начинается с нее. Между гидроизоляцией и теплоизоляцией обязательно должен оставаться вентиляционный канал ВК-2.
ВНИМАНИЕ! Нормальная эксплуатация кровли из композитной черепицы возможна только при наличии вентиляционных каналов ВК-1 и ВК-2. Этим достигается отсутствие образования конденсата и намерзания льда. Для кровель, при монтаже которых применяется супердиффузионная гидроизоляция Тайвек (Tyvek), вентиляционный канал ВК-2 не нужен.
2. Монтаж обрешетки
Обрешетка выполняется из деревянных брусков сечением 50х50 мм, шаг стропил, как показано на Рис. 4.1-2, не должен превышать 1000 мм. Если необходимо выполнение стропил с большим шагом, применяются бруски большего сечения, выбранные в соответствии с рекомендациями проектировщика. Для монтажа обрешетки применяется материал, влажность которого не превышает 20% его сухого веса. Обрешетка монтируется снизу вверх. Расстояние от нижней обрешетины до нижнего торца бруска контробрешетки (Рис. 4.2-1) должно составлять 20 мм. Эта обрешетина необходима для того, чтобы зафиксировать нижний край листов (Рис. 4.2 - 1 Выноска I). Стыковка брусков обрешетки производится на брусках контробрешетки. Длина брусков обрешетки подбирается с таким расчетом, чтобы она не была меньшей, чем расстояние между двумя пролетами стропил.

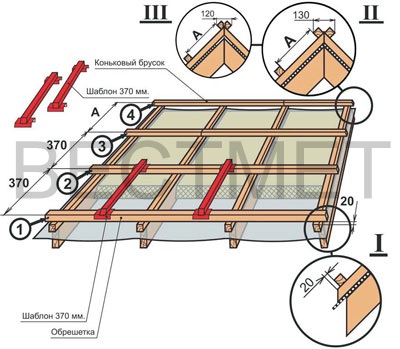

Важно, чтобы между нижними гранями обрешетин выдерживалось расстояние 370 мм. Только при этом условии между стыкуемыми листами возможно образование замка и обеспечение, таким образом, надежной защиты кровли от влаги и ветра, а также ее эстетичный внешний вид. Для этого применяются шаблоны, которые изготавливаются из подручных средств (Рис. 4.2-1). Верхний ряд формирует расстояние до конька А, величина которого является нерегламентированной. Наиболее удобен монтаж кровельного материала на стропила, длина которых А=370 соответствует длине целого листа черепицы Метробонд (MetroBond®), Метрошейк (MetroShake®), Метророман (MetroRoman®), Метрошейк-II (MetroShake-®II), Метроклассик (MetroClassc®). Для крепления полукруглых коньковых элементов применяются коньковые бруски обрешетки. Эти бруски обтесываются и закрепляются по обе стороны конька. Расстояние он них до конька составляет 120 мм (Рис. 4.2 - 1 Выноска III). На кровлях, конструкция которых содержит ендовы, бруски обрешетки располагаются от нее на расстоянии 180 мм. Подробно монтаж композитной черепицы в ендове описан в разделе 4.8.
рис 4.2-1
3. Монтаж черепицы на карнизе
рис 4.3-1

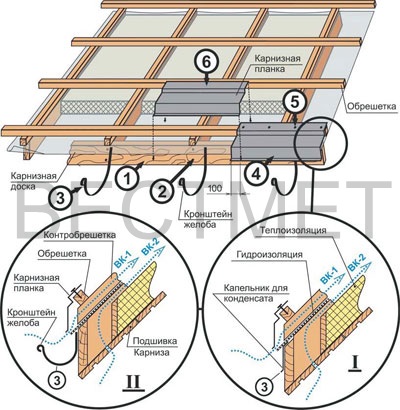

ВНИМАНИЕ! При монтаже карниза обязательно следует убедиться, что:
рис 4.3-2
4. Монтаж черепицы на скате кровли
В процессе кровельных работ листы черепицы укладываются с нахлестом по направлению сверху вниз. При таком способе укладки нижний элемент черепицы заходит под верхний – с этой целью листы, уже уложенные в верхнем ряду и закрепленные в верхней части, приподнимаются для того, чтобы завести под них нижний лист. Затем низ верхнего ряда вместе с верхней частью нижнего ряда прибивается к обрешетке.

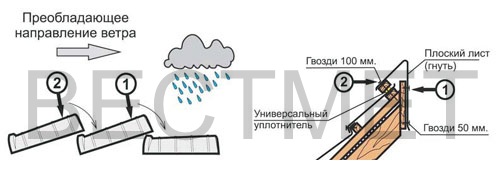

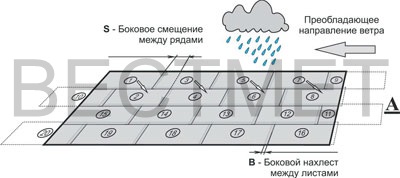

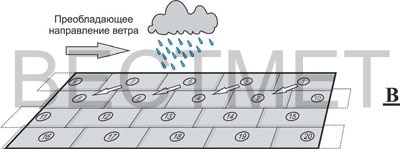

ВНИМАНИЕ! Порядок укладки листов в рядах выбирается, исходя из преобладающего направления ветра в данной местности (Рис. 4.4 - 1 – A или Рис. 4.4 - 1– В).
рис 4.4-1-А
рис 4.4-1-В

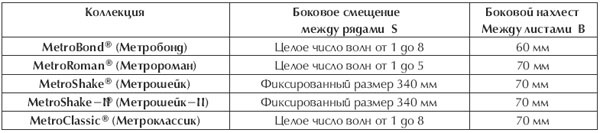

Листы черепицы укладываются в шахматном порядке, между рядами предусматривается боковое смещение S. В местах, где выполняются нахлесты, должно находиться не более трех листов материала. В зависимости от коллекции композитной черепицы выбирается величина бокового смещения между рядами S и бокового нахлеста между листами B (Рис. 4.4 – 1), которая должна соответствовать величине, приведенной в таблице:

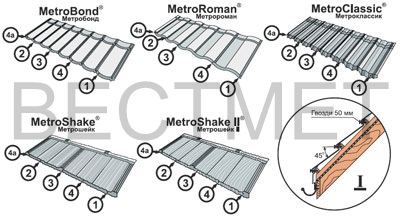

Последовательность забивания гвоздей в зависимости от коллекции композитной черепицы Metrobond показана на Рис. 4.4-2. Этот порядок соблюдается в том случае, если каждый последующий лист накладывается на предыдущий слева. Для закрепления свободного края последнего в ряду листа используется гвоздь 4а. Гвозди забиваются под углом 45° (Рис. 4.4 - 2 Выноска I).
рис 4.4 - 2

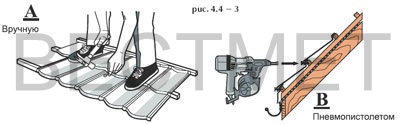

Для достижения эстетичного вида кровли шапки гвоздей иногда окрашиваются в цвет черепицы, на них наносится каменная крошка. И краска, и посыпка входят в состав ремонтного комплекта, поставляемого с черепицей. Забивание гвоздей допускается как вручную, так и с помощью пистолета (Рис. 4.4-3-А и Рис. 4.4-3-В соответственно). При использовании пневмопистолета монтажник может располагаться ниже монтируемого листа и вести монтаж кровли снизу вверх.
рис 4.4 - 3
Рис. 4.4 - 4 – А
Перед установкой верхнего ряда листов необходимо измерить расстояние. А (Рис. 4.2 – 1). В зависимости от величины этого расстояния выбирается вариант крепления верхнего ряда черепицы. Если величина А составляет 370 мм, верхний ряд листов может монтироваться немедленно.
рис 4.4- 4-В

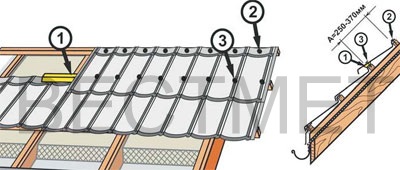

При величине расстояния А от 250 до 370 мм один ряд черепицы может сдвигаться на другой. Крепление при этом варианте монтажа осуществляется сверху, а забивать гвозди рекомендуется в вершину профиля. Для того чтобы обеспечить оптимальную устойчивость кровельного покрытия к ветровым и снеговым нагрузкам, на один лист забивается 8 гвоздей. Между листами устанавливается уплотнительный материал (Рис. 4.4 - 4 – В).
рис 4.4-4-С
5. Монтаж композитной черепицы на фронтоне
рис 4.5-1
рис 4.5-2
рис 4.5-3
рис 4.5-4
рис 4.5-5

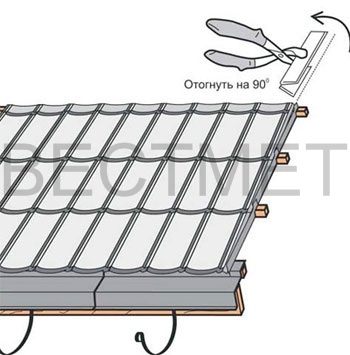

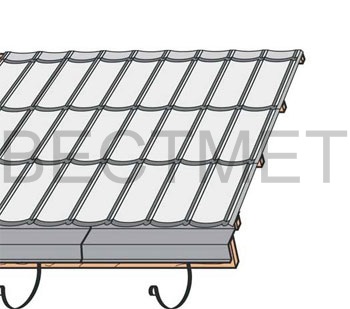

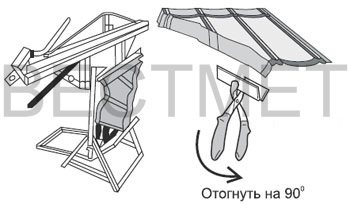

Кровельные листы монтируются заподлицо с торцами брусков обрешетки (Рис. 4.5 – 1). Используя ручное гибочное приспособление, края листов отгибаются вверх на 90° на расстояние 30-40 мм. (Рис. 4.5 – 2). Далее необходима установка ветровой доски сечением 25 х 130 мм, которая крепится к торцам брусков обрешетки.

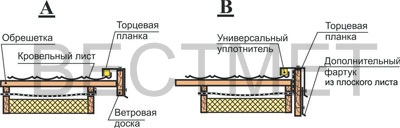

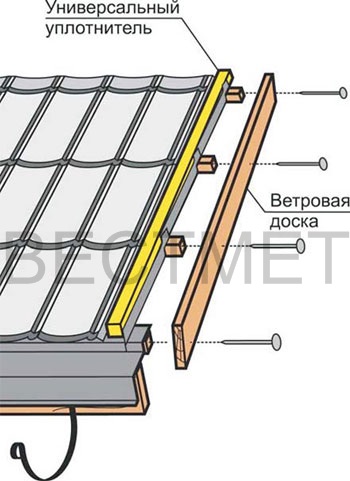

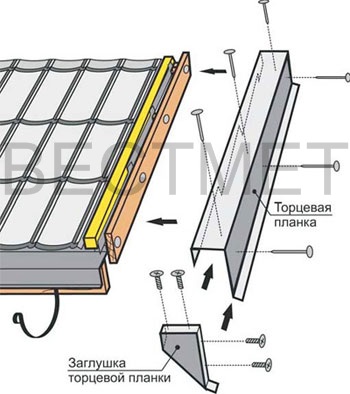

ВНИМАНИЕ! Ветровая доска устанавливается таким образом, чтобы фигурные зубцы торцевой планки едва касались поверхности кровельного материала. На листы черепицы наклеивается универсальный уплотнитель (Рис. 4.5 – 3). Торцевые планки монтируются снизу вверх. Для того чтобы закрыть нижний торец первой торцевой планки, применяется заглушка. Она вставляется внутрь планки. Заглушку необходимо загерметизировать силиконом. Крепление заглушки производится с помощью 4 саморезов. Перед тем, как зафиксировать торцевые планки, их выкладывают на ветровой доске для того, чтобы убедиться в том, что они уложены правильно. После этого планки прибиваются к ветровой доске, для чего используется по 5-6 гвоздей для каждой планки (Рис. 4.5 – 4). Роль торцевой планки может выполнять полукруглый конек. При устройстве кровель, толщина кровельного пирога которых превышает 130 мм на фронтоне, поэтому необходимо применение дополнительного фартука, который подкладывается под торцевую планку. Этот фартук выполняется из плоского листа (Рис. 4.5 - 5 – В).
6. Монтаж черепицы на коньке
| рис 4.6-1 | рис 4.6-2 |

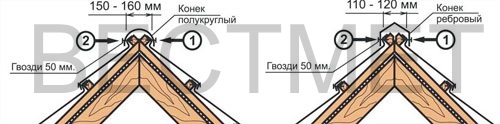

Крепление коньковых элементов к верхним брускам обрешетки производится с помощью гвоздей (Рис. 4.6 - 1 и Рис. 4.6 - 2). Для односкатных кровель конек выполняется так, как показано на Рис. 4.6-4. В зависимости от уклона кровли и толщины стропил изготавливается плоский лист. Укладка коньковых элементов показана на Рис. 4.6-3.
| рис 4.6-3 | рис 4.6-4 |
Чтобы не допустить попадания влаги и снега в пространство между коньковым элементом и коньковым брусом, специалисты по монтажу кровельных материалов компании Вестмет использование универсального уплотнителя.
рис 4.6-5

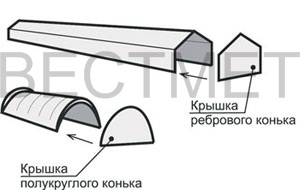

Если это необходимо, на торцы коньков надеваются заглушки (Рис.6.6 - 5).
7. Монтаж черепицы на вальмовой кровле

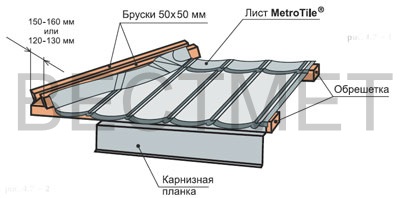

Для крепления полукруглого конькового элемента необходимо расстояние 150-160 мм. Для крепления ребрового конькового элемента необходимо расстояние 120-130 мм. На этом расстоянии вдоль вальмового конька на обрешетку устанавливаются бруски сечением 50х50 мм (Рис. 4.7-1).

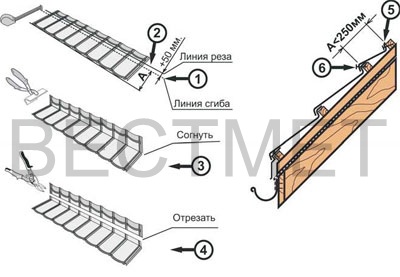

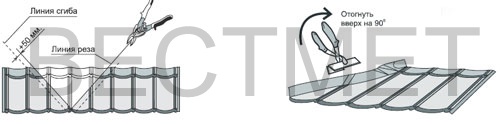

Подготовка листов MetroTile®, которые примыкают к вальме, производится так, как это показано на Рис. 4.7- 2 и Рис. 4.7- 3. Отмеряется величина листа необходимого размера, на нем размечается линия сгиба. Для получения линии реза дается припуск 50 мм. Заготовка отрезается по линии реза (Рис. 4.7-2). Край загибается на 90° по линии сгиба, для чего применяется специальный инструмент (Рис. 4.7-3). Листы замеряются на кровле, однако резку и сгибание удобнее производить на земле.
рис 4.7-1
| рис 4.7-2 | рис 4.7-3 |
рис 4.7-4
Монтажу вальмовых коньков предшествует укладка уплотнителя. Он размещается вдоль бруса конька. Вальмовые коньки крепятся так же, как и обычные коньки. Укладка полукруглых коньковых элементов производится согласно Рис. 4.7-4.
8. Монтаж черепицы в ендове

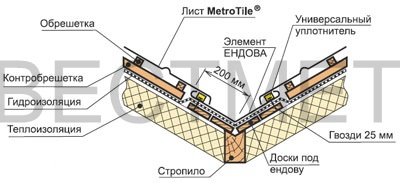

Для монтажа ендовы справа и слева от линии ендовы крепятся доски толщиной 25 мм. Ширина крепления составляет не менее 200 мм (Рис. 4.8 - 1).
рис 4.8-1
Вдоль ендовы выполняется гидроизоляция. Гидроизоляционный материал со скатов кровли должен перекрывать гидроизоляцию ендовы не менее чем на 150 мм.
Элементы ендовы крепятся к доскам снизу вверх. Крепление начинается от карниза. Нахлест должен составлять не менее 100 мм. Гвозди должны располагаться на расстоянии, которое является максимальным от линии ендовы. Расстояние от верхнего края ендовы до гвоздей должно составлять 30 мм. Каждый последующий элемент ендовы вдвигается в предыдущий элемент и закрепляется гвоздями. Дополнительно рекомендуется установка универсального уплотнителя вдоль бортика ендовы.
ВНИМАНИЕ! Каменная посыпка для ендовы в комплекте поставки не предусмотрена.
рис 4.8-2
Прежде чем производить монтаж, боковой край листа можно отогнуть вниз, как показано на Рис. 4.8-2. Расстояние от ендовы до нижнего отгиба составляет 10- 15 мм.
9. Герметизация отопительной (вентиляционной) трубы

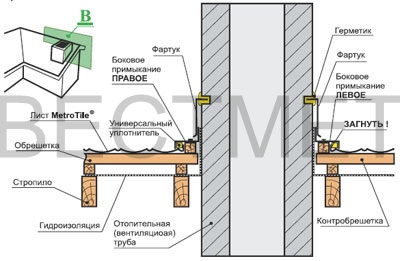

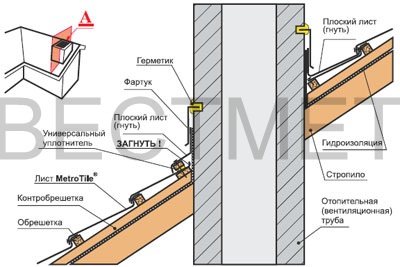

Отопительные и вентиляционные трубы должны быть оштукатурены до начала монтажа кровли. Поверхность труб не должна иметь уступов, напусков и др. Отопительная (вентиляционная) труба должна выглядеть так, как показано на Рис. 4.9-1 (разрез в плоскости А, параллельной стропилам).
рис 4.9-1
рис 4.9-2
10. Монтаж черепицы на внешнем и внутреннем переломе ската

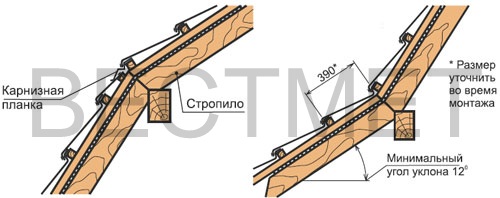

Рис. 4.11-1 – монтаж черепицы на внешнем переломе ската.
Рис. 4.11-2 – монтаж черепицы на внутреннем переломе ската.
| рис 4.11-1 | рис 4.11-2 |
* Размер определяется в процессе монтажа обрешетки и зависит от угла уклона скатов каждой кровли.
11. Монтаж снегозадержателей
рис 4.14-1
рис 4.14-2

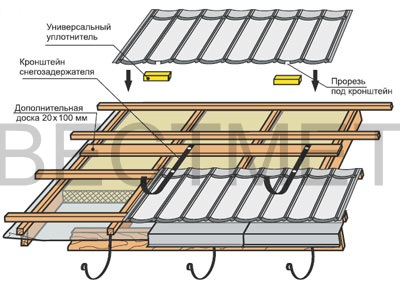

Кровельный материал MetroTile® разработан таким образом, чтобы максимально воспрепятствовать возможности лавинообразного схода снега с крыши. Установка снегозадержателей на кровлях, угол наклона которых превышает 40°, или на кровлях, где установка снегозадержателей диктуется строительными нормами, показана на Рис. 4.14 - 1 и Рис. 4.14 - 2.
12. Монтаж композитной черепицы поверх старой кровли
Преимущества применения композитной черепицы MetroTile® заключаются в том, что она может быть смонтирована поверх старого или морально устаревшего кровельного покрытия - это значительно облегчает работы по реконструкции кровли. Композитная черепица MetroTile® может монтироваться на кровли с волнистым профилем, на гибкую черепицу и на фальцевую кровлю.
| рис 4.15-1 | рис 4.15-2 |

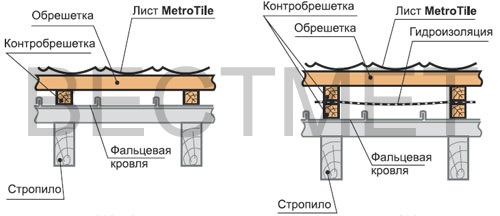

Для установки контробрешетки на фальцевой кровле применяется брусок сечением 50х50 мм, который укладывается с шагом 500 мм (Рис. 4.15-1). После этого монтируется обрешетка и укладывается черепица MetroTile®. При наличии протекания кровли дополнительно устанавливается подкровельная изоляция (Рис. 4.15-2). Компания Вестмет продает материалы для гидроизоляции кровель - Изоспан, Ютафол, Tyvek.
| рис 4.15-3 | рис 4.15-4 |

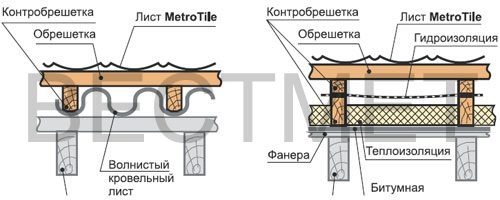

Порядок монтажа контробрешетки на кровлях волнистого профиля показан на Рис. 4.15-3. Шаг обрешетки должен составлять не более 500 мм. Брусок, сечение которого должно превышать высоту волны, крепится вдоль старой кровли. Брусок обтесывается по ширине таким образом, чтобы он точно соответствовал углублению волны. После этого монтируется обрешетка и укладывается черепица MetroTile® в порядке, определяемом данной инструкцией.
Для выполнения контробрешетки на битумной черепице используется брусок 50х50 мм, который укладывается с шагом 500 мм. После этого монтируется обрешетка и черепица. Возможно дополнительное утепление кровли согласно Рис. 4.15-4.
8. Вентиляция подкровельного пространства
Вентиляционный канал ВК-1 создается за счет контробрешетки. Оформление карниза предусматривает обеспечение доступа воздуха в вентиляционный канал ВК-2 снизу (Рис.4.3-1). Чтобы обеспечить возможность выхода воздуха из подкровельного пространства, выполняется коньковый вентиляционный выход, который должен располагаться на расстоянии не более 1 м от конька. При наличии в верхней части кровли холодного чердака выполняются слуховые окна (Рис. 5-1). Площадь всех слуховых окон должна составлять не менее 1/300 от суммарной горизонтальной площади кровли. Если слуховые окна не предусмотрены проектом, необходима установка кровельных вентиляторов (Рис. 5-2). С помощью кровельных вентиляторов обеспечивается вход воздуха из вентиляционных каналов.
Кровельные вентиляторы MetroTile® выполняются таким образом, что их опорные площадки повторяют профиль кровельного материала (Метробонд (MetroBond®), Метрошейк (MetroShake®), Метророман (MetroRoman®). Материалом для изготовления вентиляторов служит ПВХ, на них наносится такая же базальтовая посыпка, что и на остальные кровельные элементы. Чтобы обеспечить оптимальную производительность, коньковые вентиляторы устанавливаются на расстоянии не менее 0,8 мм от конька. На каждые 50-70 м2 кровли должен приходиться один вентилятор. Кровельные вентиляторы, предлагаемые компанией Вестмет, не только обеспечивают оптимальную вентиляцию подкровельного пространства, но и препятствуют проникновению в помещения чердака снега, дождя и птиц.
