Металлическая модульная черепица AQUASYSTEM является продуктом высокого качества и при правильном монтаже и эксплуатации прослужит Вам более 50 лет!
ВНИМАНИЕ! Обязательным условием предоставления гарантии является соблюдение правил монтажа, а также правил транспортировки, хранения и погрузки металлической модульной черепицы AQUASYSTEM!
Металлические модульные листы AQUASYSTEM поставляются с тандартными размерами. На строительной площадке возникает необходимость подрезать листы в местах стыковки скатов, обхода препятствий в виде труб, мансардных окон и т.п. Для резки металла можно использовать ручную дисковую пилу для резки стальных листов, ножницы по металлу, электролобзик или любой другой инструмент при работе с которым материал не нагревается.
Использование угловой шлифовальной машины с отрезным кругом запрещено.
Перед началом резки листов рекомендуется накрыть лист, т.к. стальная стружка может повредить поверхность листа. Любые обрезки, оставшиеся после сверления или резки листов во время монтажа, необходимо удалить аккуратно мягкой щёткой.
Небольшие повреждения листов и комплектующих в виде царапин рекомендуется подкрасить специальной краской в цвет кровельного покрытия.
Высота ступени | 30 мм |
Высота волны | 22 мм |
Длина модуля | 350 мм |
Габаритная ширина листа | 1205 мм |
Полезная ширина листа | 1130 мм |
Количество модулей | 2 |
Полезная площадь листа | 0,79 кв.м. |
Габаритная длина листа | 765 мм |
Полезная длина листа | 700 мм |
Мин. уклон кровли | 14° |
Вес одного листа | около 4 кг |
На европоддоне (250 листов) | 200 м2 (около 1000 кг) |
Толщина стали | 0,5 мм |
Толщина стали с покрытием GreenCoat Pural BT Matt | 0,57 мм |
Толщина стали с покрытием GreenCoat Mica BT Matt | 0,55 мм |
Количество цинка | 275 г/м2 |
Гарантия на сквозную коррозию GreenCoat Pural BT Matt | 50 лет |
Гарантия на сквозную коррозию GreenCoat Mica BT Matt | 30 лет |
Гарантия на стойкость цвета GreenCoat Pural BT Matt | 25 лет |
Гарантия на стойкость цвета GreenCoat Mical BT Matt | 20 лет |
Высота ступени | 28 мм |
Высота волны | 24 мм |
Длина модуля | 350 мм |
Габаритная ширина листа | 1180 мм |
Полезная ширина листа | 1100 мм |
Количество модулей | 2 |
Полезная площадь листа | 0,77 кв.м. |
Габаритная длина листа | 755 мм |
Полезная длина листа | 700 мм |
Мин. уклон кровли | 14° |
Вес одного листа | около 4 кг |
На европоддоне (250 листов) | 180 м2 (около 740 кг) |
Толщина стали | 0,5 мм |
Толщина стали с покрытием GreenCoat Pural BT Matt | 0,57 мм |
Толщина стали с покрытием GreenCoat Mica BT Matt | 0,55 мм |
Количество цинка | 275 г/м2 |
Гарантия на сквозную коррозию GreenCoat Pural BT Matt | 50 лет |
Гарантия на сквозную коррозию GreenCoat Mica BT Matt | 30 лет |
Гарантия на стойкость цвета GreenCoat Pural BT Matt | 25 лет |
Гарантия на стойкость цвета GreenCoat Mical BT Matt | 20 лет |

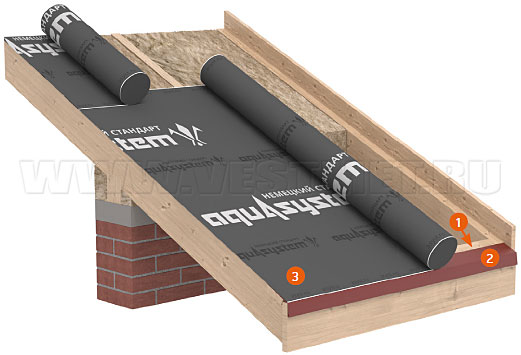

Монтаж гидроизоляционной мембраны производится снизу вверх. Предварительно вдоль карниза необходимо установить планку конденсата.
1. Опорная доска для планки конденсата
2. Планка конденсата
3. Гидроизоляция
4. Соединительная лента или клей
Планка конденсата устанавливается на опорную доску вдоль карнизного свеса. Для монтажа опорной доски выполнить вырез в стропилах необходимого размера (по размерам сечения опорной доски). Верх опорной доски и стропил должны находиться в одной плоскости. Стык опорных досок производите над стропильной ногой. Планку конденсата установите на опорную доску с нахлёстом минимум 20 мм.
Гидроизоляционную мембрану укладывайте горизонтально с нахлёстом 150 мм между рулонами. Первый слой зафиксируйте к планке конденсата с помощью двусторонней самоклеящейся ленты или на специальный клей.
После монтажа гидроизоляционной мембраны вдоль стропил смонтируйте контробрешетку из бруса 40х50 мм. К брусу контробрешетки рекомендуется в нижней части по всей длине приклеить самоклеящуюся уплотнительную ленту TEGOBAND U.

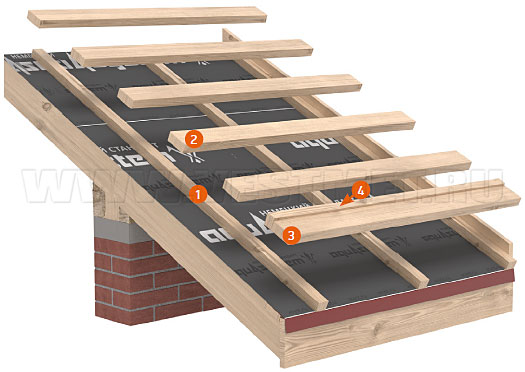

1. Контробрешетка
2. Шаговая обрешетка
3. Карнизная доска шаговой обрешетки
4. Дополнительный брусок карнизной доски
Шаговая обрешетка устанавливается с шагом 350 мм, за исключением первой обрешетки. Шаг первой обрешетки – 300 мм. За первой доской шаговой обрешетки установите дополнительный брусок на 10 мм выше первой доски для опирания на него первого ряда черепицы.
Если при монтаже водосточной системы используются длинные крюки, то под них необходимо предусмотреть пазы в нижней доске шаговой обрешетки. Глубина пазов и ширина зависит от габаритов водосточного крюка. Расстояние между пазами – равно шагу установки водосточных крюков и в среднем составляет 600 мм (см. рекомендации по монтажу водосточной системы).

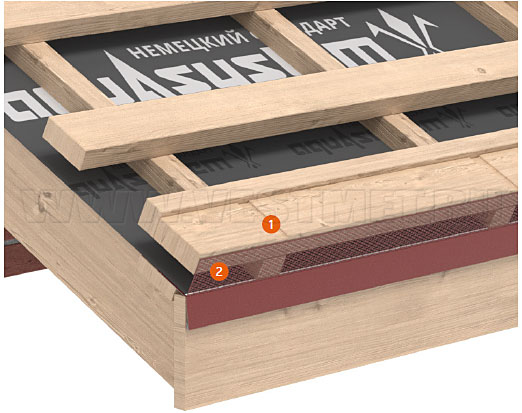

1. Вырез под водосточный крюк
2. Вентиляционная ПВХ лента
Вдоль карниза рекомендуется установить вентиляционную ПВХ ленту для защиты от попадания мелких птиц и насекомых в подкровельное пространство.
Рекомендуемый шаг крюков крепления водосточного желоба AQUASYSTEM – 600 мм. Установите крюки в соответствии с рекомендациями по монтажу водосточной системы.
1. Крюк крепления водосточного желоба

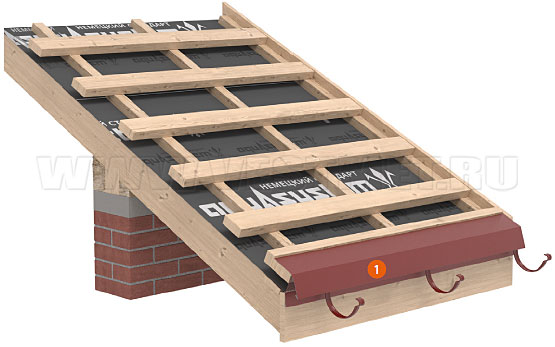

Поверх крюков устанавливается карнизная планка. Смонтируйте планку вдоль всех карнизных свесов с нахлестом между собой не менее 20 мм.
1. Карнизная планка

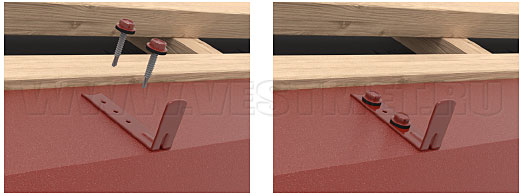

Для монтажа первого ряда черепицы необходимо установить кронштейн начального ряд. Кронштейн устанавливается вдоль карниза, нижняя часть кронштейна располагается вдоль линии перегиба карнизной планки.
Предварительно на скате уложите первый ряд черепицы и на карнизной планке произведите разметку установки кронштейнов начального ряда через одну волну. Кронштейн устанавливается посередине гребня волны. После этого произведите монтаж кронштейнов с необходимым шагом, согласно разметке.
Шаг установки кронштейнов начального ряда:

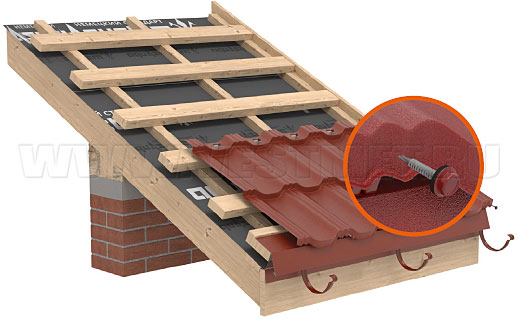

Первый лист металлической модульной черепицы AQUASYSTEM крепится снизу в торец листа к заранее установленным кронштейнам начального ряда через одну волну.
Для монтажа используйте кровельные саморезы 4,8 x 29 мм или 4,8 x 35мм с уплотнительной прокладкой из EPDM-резины и с головкой в цвет кровельного листа. Для монтажа в торец листа допускается использование укороченных саморезов размером 4,8 x 16 мм.
Монтаж к обрешетке производить укороченными саморезами 4,8 x 16 мм НЕ ДОПУСКАЕТСЯ!

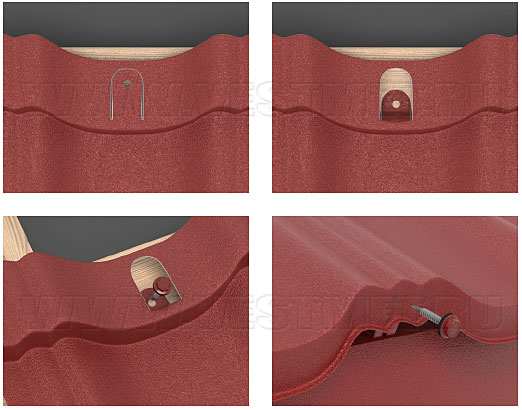

Верхняя часть листа крепится к обрешетке вертикально в специальные кляммеры (заранее подготовленные в процессе производства). Кляммеры необходимо предварительно загнуть и прижать к обрешетке, чтобы не было излишнего натяжения листа при монтаже.

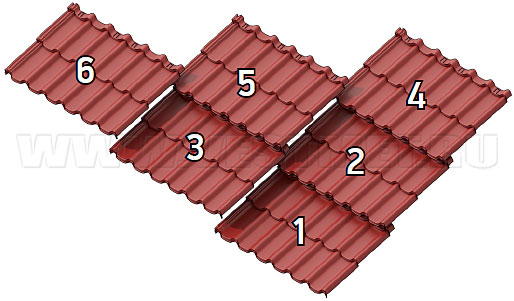

Монтаж черепицы Стокгольм следует вести справа налево, при этом левый лист всегда накрывает сверху правый. Последовательность укладки листов представлена на рисунке.

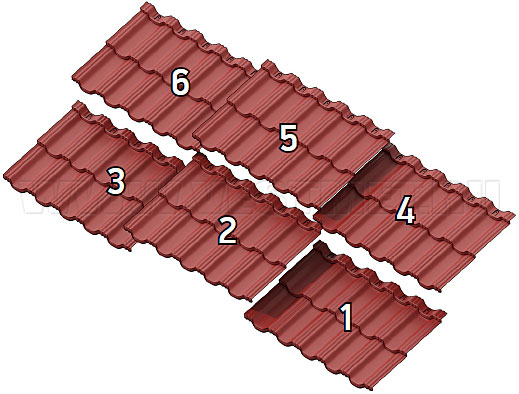

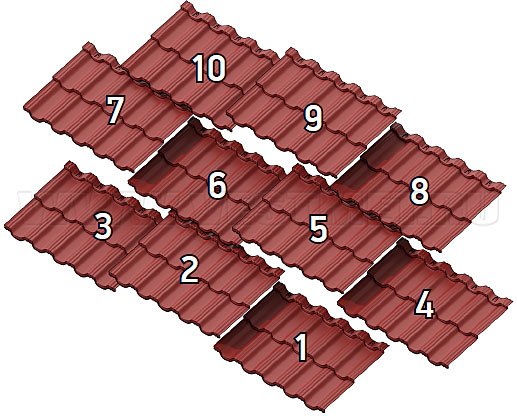

Монтаж черепицы Гётеборг производится справа налево или слева направо. При этом накрывание листа чередуется (правое и левое). На рисунке листы, накрывающие сверху, выделены более темным цветом.
Второй вариант укладки листов – со смещением последующего ряда на две волны.

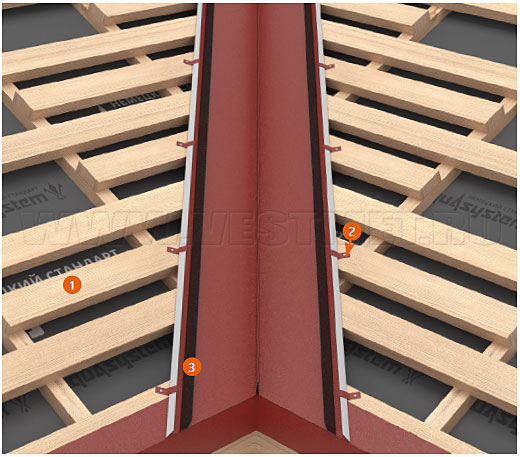

В местах внутреннего наклонного стыка скатов (ендовы) сделайте дополнительную учащенную обрешетку. Карнизную планку отрежьте по форме и смонтируйте на углу ендовы. Первую планку нижней (или специальной) ендовы сформируйте под угол скатов, отрежьте нижний край для выравнивания с карнизным свесом. Последующие планки укладывайте с нахлестом не менее 200 мм.
1. Дополнительная учащенная обрешетка
2. Кляммер
3. Универсальный уплотнитель
В местах нахлестов для дополнительной герметизации рекомендуется использовать специальный кровельный герметик. Прикрепите планку ендовы к обрешетке с применением специальных кляммеров, как показано на рисунке. Допускается крепление кровельными саморезами на расстоянии не более 20 мм от края планки ендовы.

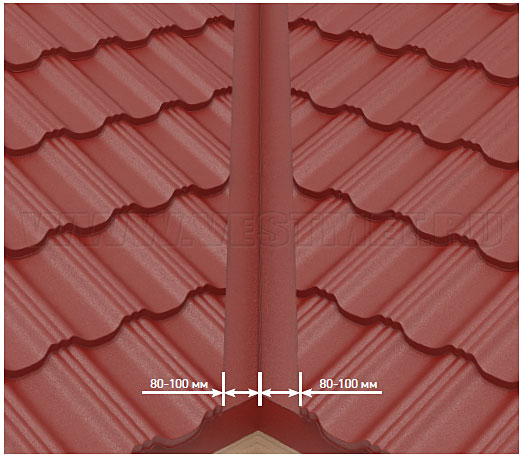

Вдоль бортов нижней ендовы установите универсальный уплотнитель (или ПСУЛ). Уложите листы модульной черепицы и обрежьте таким образом, чтобы расстояние от края листов до центра ендовы было 80-100 мм.
1. Расстояние между центром ендовы и листом черепицы 80-100 мм
Закрепите листы металлической модульной черепицы в штатные отверстия.

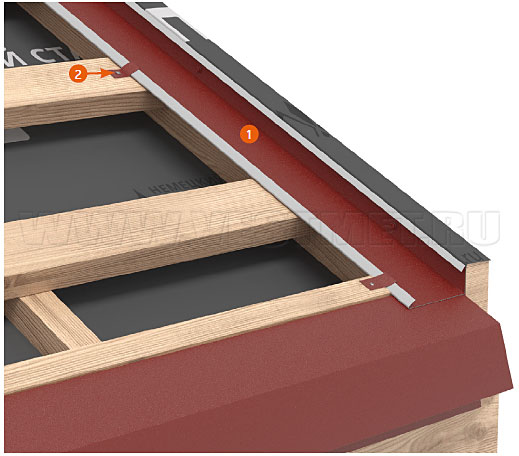

Перед монтажом листов установите внутреннюю торцевую планку (она защищает подкровельное пространство от попадания снега и капель дождя).
Торцевые планки монтируются от карниза к коньку с нахлестом 100 мм.
Для фиксации внутренней торцевой планки используйте кляммеры с шагом 700 мм (через один ряд шаговой обрешетки).
1. Внутренняя торцевая планка
2. Кляммер
Заверните край гидроизоляционной мембраны между торцевой доской и внутренней торцевой планкой и прикрепите к доске с помощью строительного степлера.

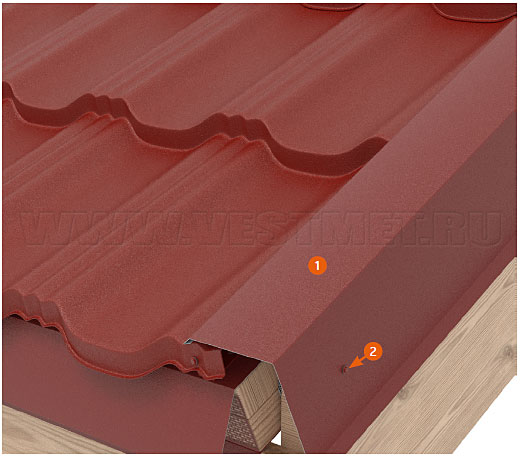

Установите верхнюю торцевую планку и прикрепите ее саморезами в торец с шагом 1000 мм.
1. Торцевая планка наружная
2. Саморез

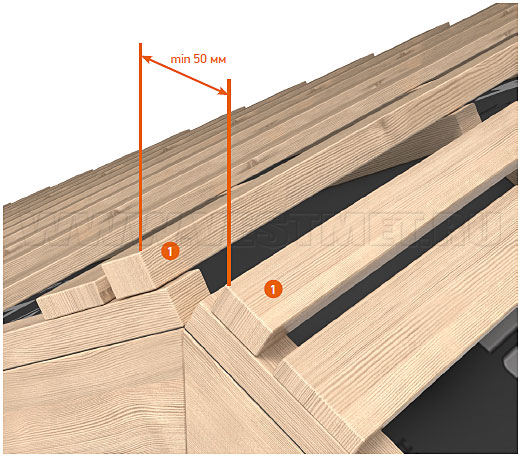

Если листы кровли при подходе к коньку необходимо подрезать, то как правило у конька необходимо смонтировать дополнительную доску (подконьковая обрешетка) более толстую по сравнению с шаговой обрешеткой. Расстояние между ними должно составлять не менее 50 мм для свободного прохода воздуха из подкровельного пространства.
1. Подконьковая обрешетка

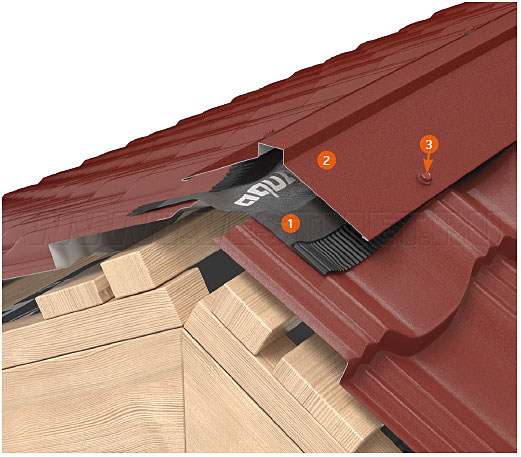

Перед монтажом коньковой планки рекомендуется установить специальный элемент – аэроэлемент конька (для защиты от попадания в подкровельное пространство воды, снега, а также обеспечения беспрепятственного выхода воздуха из подкровельного пространства).
1. Аэроэлемент конька
2. Планка конька
3. Саморез
Поверх аэроэлемента установите коньковый элемент с нахлестом не менее 100 мм. Конек крепится в верх волны кровли (через одну волну).

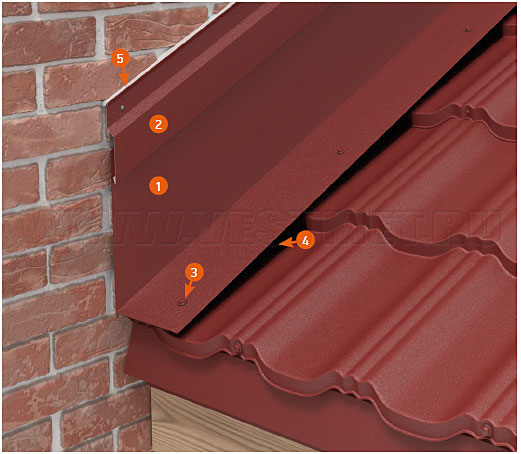

Заведите гидроизоляционную мембрану на стену на 150 мм. Под планку примыкания установите уплотнитель универсальный на расстоянии примерно 100 мм от стены.
Планку примыкания прикрепите саморезами в гребни волны модульной черепицы (шаг крепления 350 мм).
1. Планка примыкания
2. Пристенная планка накладная
3. Саморез кровельный
4. Уплотнитель универсальный
5. Герметик
Смонтируйте пристенную планку таким образом, чтобы крепеж не прижимал планку примыкания.
В случаях, когда планка примыкания сверху накрывается фасадной системой (вентфасад или штукатурный фасад с утеплением) пристенная планка не используется.
Доска крайней обрешетки и листы металлочерепицы не доводите до стены на 50-60 мм для обеспечения свободного выхода воздуха из вентилируемого пространства под кровлей.

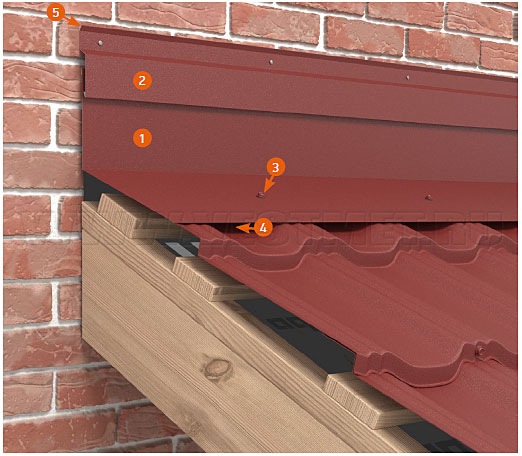

Планку примыкания разогните на необходимый угол в зависимости от уклона кровли.
1. Планка примыкания
2. Пристенная планка накладная
3. Саморез кровельный
4. Уплотнитель универсальный
5. Герметик
Дальнейший процесс монтажа аналогичен боковому примыканию.
Если высока вероятность задувания большого количества снега, под планку можно установить аэроэлемент конька.

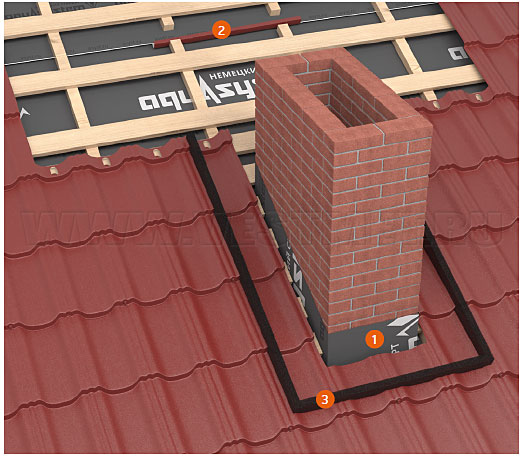

Заведите гидроизоляционную мембрану на трубу на высоту 150 мм и приклейте ее к трубе с помощью специальной соединительной ленты или клея для гидроизоляции.
Над трубой в месте нахлеста гидроизоляционной мембраны установите под небольшим наклоном П-образную планку для отвода конденсата от трубы.
1. Гидроизоляционная мембрана
2. П-образная планка
3. Универсальный уплотнитель
Смонтируйте кровельные листы модульной черепицы таким образом, чтобы они выступали за верхнюю грань трубы минимум на 150 мм.

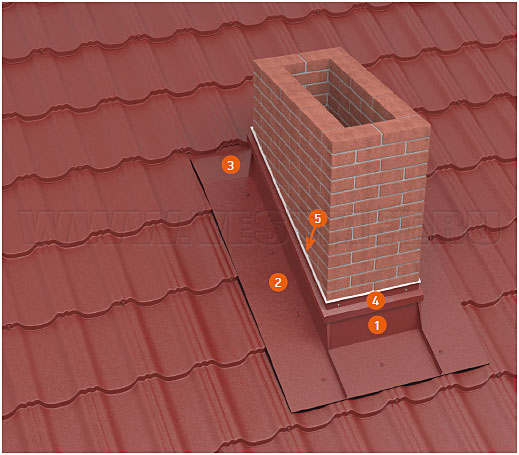

Из планки примыкания или из плоского листа подготовьте боковые, верхний и нижний элементы обхода трубы. Предварительно под планки примыкания смонтируйте универсальный уплотнитель на расстоянии примерно 100 мм от трубы.
Сначала смонтируйте нижнюю планку, прикрепив ее саморезами к кровле в верх волны. Затем смонтируйте боковые элементы обхода трубы поверх нижнего элемента. Закрепите их саморезами в верх волны с шагом 350 мм.
1. Нижний элемент обхода трубы
2. Боковой элемент обхода трубы
3. Верхний элемент обхода трубы
4. Пристенная планка накладная
5. Герметик
Стыковку боковых и нижнего элемента производите по технологии одинарного фальца. Верх фальца киянкой загните в плоскость трубы.
Верхний элемент обхода трубы будет заходить между листами модульной черепицы. С помощью киянки аккуратно придайте ему форму волны для более плотного прилегания листов. Заведите верхний элемент поверх боковых и произведите стыковку по фальцевой технологии.
По периметру трубы над планками примыкания к трубе смонтируйте пристенную планку (накладную или в штробу).
Не забудьте заложить герметик в штробу или поверх отбортовки накладной пристенной планки.
