Монтаж цокольного сайдинга Fineber

Видео монтажа




Общие рекомендации

Крепеж. Цокольный сайдинг ФайнБир крепят на обрешетку саморезами или гвоздями из нержавеющей стали. Длина ножки должна быть такой, чтобы она заходила в материал обрешетки (основания) на глубину не меньше 3 см. Диаметр ножки — 3 мм, шляпки — 9 мм.

Основание. Для монтажа цокольного сайдинга FineBer используют обрешетку. Ее располагают горизонтально, с шагом в 44 см. (Внимание! Для серии "Дикий камень" - расстояние между нижними краями первой и второй рейки 43,5 см, между остальными рейками 44 см. Для серий "Камень крупный" и "Кирпич облицовочный" - расстояние между нижними краями первой и второй рейки 42 см, между остальными рейками 44 см. Для серии "Камень природный" - расстояние между нижними краями первой и второй рейки 40,4 см, между остальными рейками 42,4 см. Для серий "Кирпич" и "Скала" - расстояние между нижними краями первой и второй рейки 41,6 см, между остальными рейками 43,6 см.) Отдельно бруски обрешетки крепят по периметру дверных, оконных проемов, на углах, по нижнему и верхнему краю зоны облицовки. Обрешетку собирают из брусков 40х40 мм, влажность древесины не более 15-20%. Предварительно бруски пропитывают огнебиозащитой. Чтобы облицовка была более жесткой, по центру между основными брусками крепят дополнительные горизонтальные рейки. Все бруски и рейки обрешетки должны формировать ровную поверхность. Между брусками размещают теплоизоляцию.

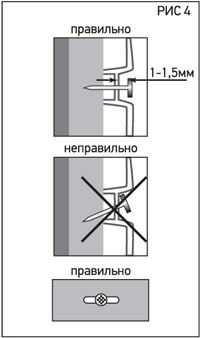

Крепление цокольного сайдинга. Фасадные панели FineBer имеют перфорационные крепежные отверстия. Ножки гвоздей или саморезов при креплении должны попадать строго в их центр, входить перпендикулярно плоскости облицовки без наклонов, загибов. Шляпка крепежа не должна касаться поверхности материала (оставляют температурный зазор в 1-1,5 мм, см. рис. 4). Каждая панель крепится минимум в пяти точках. При креплении J-профилей и внутренних угловых элементов шаг между крепежами не превышает 25 см.

Температурные зазоры. Цокольный сайдинг и комплектующие для него могут изменять линейные размеры при перепадах температуры. Чтобы избежать температурных деформаций, при монтаже предусматривают зазоры между элементами облицовки (торцами панелей и вертикальными профилями, планками). При монтаже летом они составляют 5-6 мм, зимой — 9-10 мм. Специалисты компании «Вестмет» не рекомендуют выполнять монтаж фасадных панелей при температуре ниже -10°C. Если установка выполняется при отрицательной температуре, предварительно все элементы облицовки выдерживают в теплом помещении в течение 10 часов. При монтаже вертикальных планок, профилей верхний крепеж размещают у верхнего края крепежного отверстия, все остальные крепежи — по центру крепежных отверстий (см. рис. 6). Перечисленные требования соблюдают, чтобы компенсировать сжатие и расширение материала при перепадах температуры и не допустить их деформации, коробления, растрескивания.

Фасадные панели ФайнБир устанавливаются горизонтально, от левого края стены к правому, как показано на рис. 3.

Порядок монтажа

  • стартовая планка;
  • наружные углы, вспомогательные комплектующие;
  • рядовые панели.

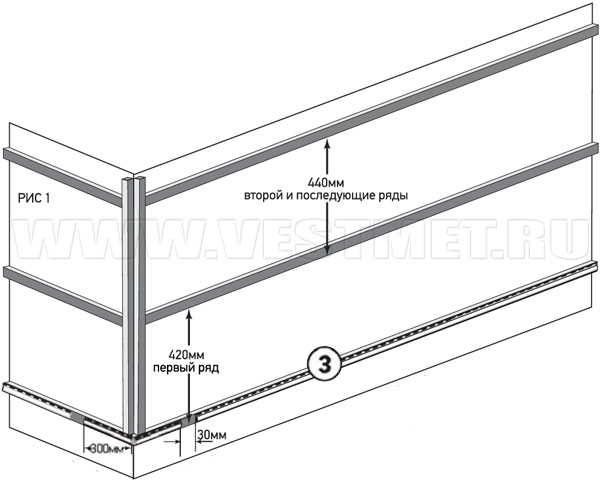

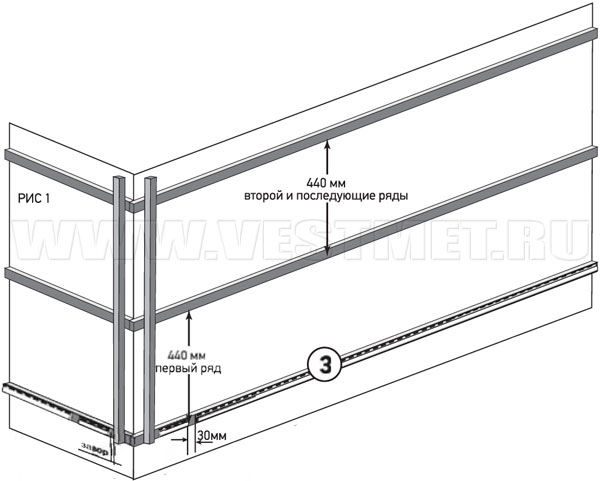

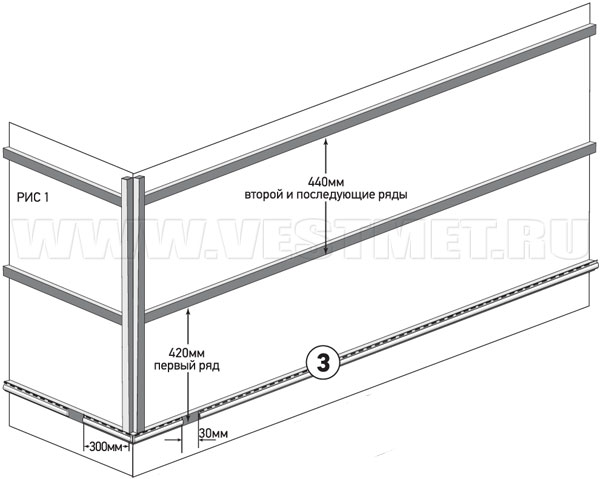

Стартовая планка. Устанавливается по нижнему краю облицовки. При установке располагается горизонтально, на одном уровне по всему периметру здания (линии установки должны совпасть на всех углах). Нижний край планки совпадает с нижним краем первой рейки обрешетки. По краям стен в 30 см от каждого из углов планка прерывается на 30 мм, чтобы обеспечить температурный зазор (см. рис. 1). Крепление планки выполняют через каждые 30 см или чаще.

Облицовка без стартовой планки. Если линия фундамента является неровной, стартовую планку не устанавливают. Цокольный сайдинг крепят на обрешетку, предварительно подрезая снизу по месту. Для крепления нижнего края панелей в их швах предварительно просверливают овальные отверстия, аналогичные по форме заводской перфорации.

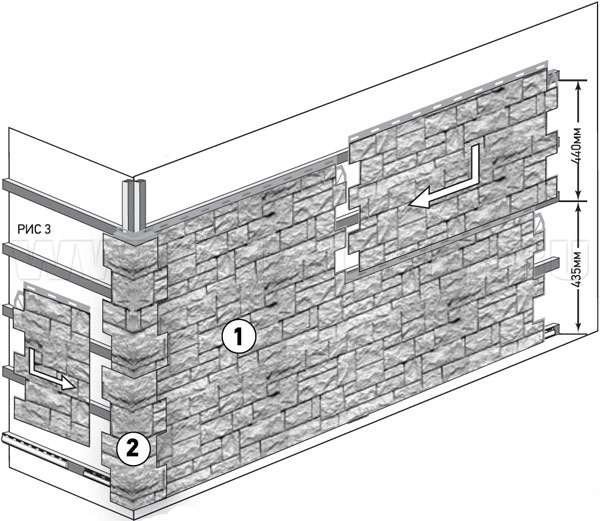

Наружные и внутренние углы. Наружный угол крепится на вертикальном бруске обрешетки. Первый крепеж выполняют через верхнее перфорационное отверстие так, чтобы элемент «повис» на нем. Последующие крепежи размещают по центру отверстий с обеих сторон. Нижний край углового элемента должен не доходить до стартовой планки на 5 мм. Наружные углы собираются по длине из нескольких элементов. Их соединяют друг с другом, выполняют крепление по центру перфорационных отверстий (рис. 3.). Каждый угловой элемент крепится минимум в трех точках с каждой стороны (всего 6 креплений). Их не фиксируют на обрешетке жестко, оставляют зазор между шляпкой самореза или гвоздя и поверхностью угла, чтобы он мог свободно перемещаться при тепловом расширении.

Внутренний угол является универсальным, крепится на обрешетку через перфорационные отверстия на внутренних перпендикулярных стыках стен. Фасадные панели закрепляют в пазах так, чтобы получить ровный стык (см. рис. 5).

J-профиль. Устанавливается по периметру проемов окон и дверей, по верхнему краю облицовки как финишный элемент (рис. 6, 7).

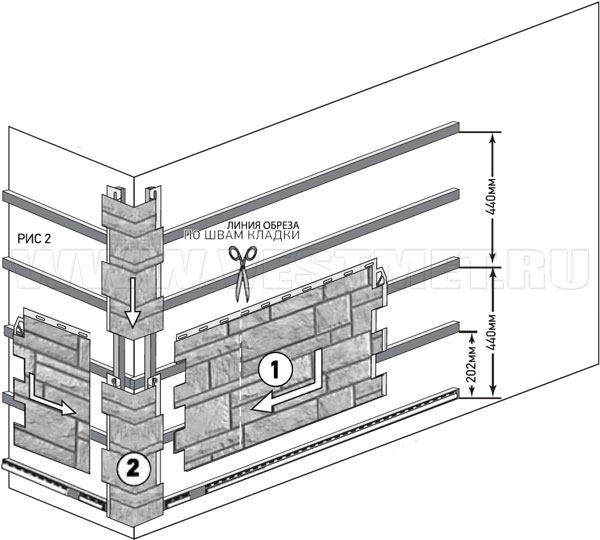

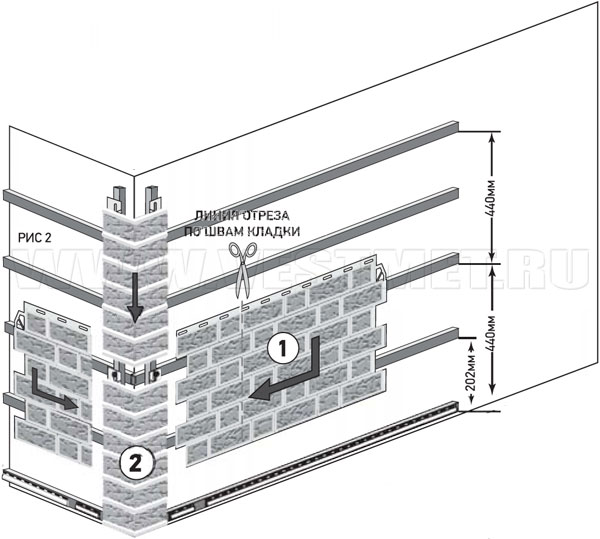

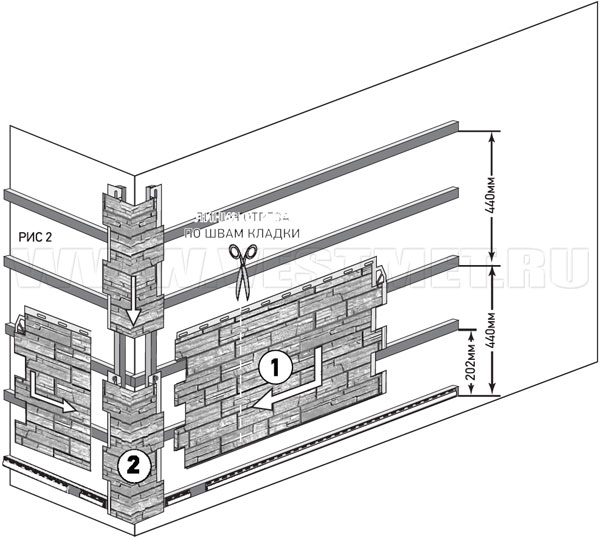

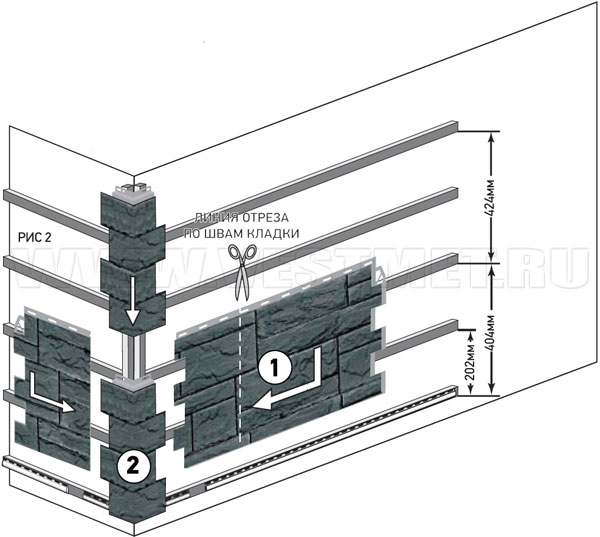

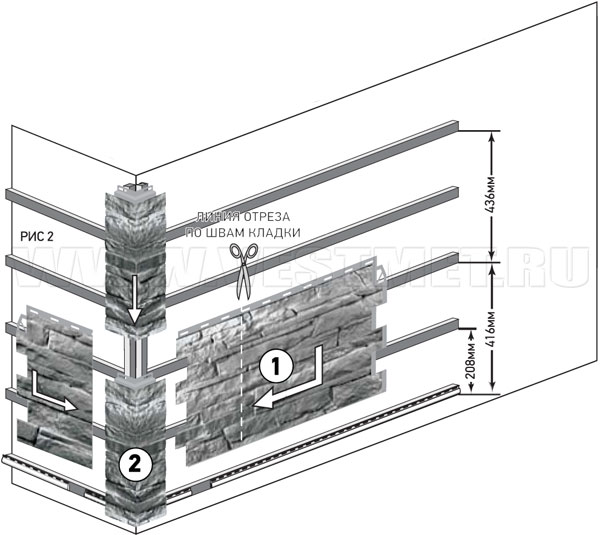

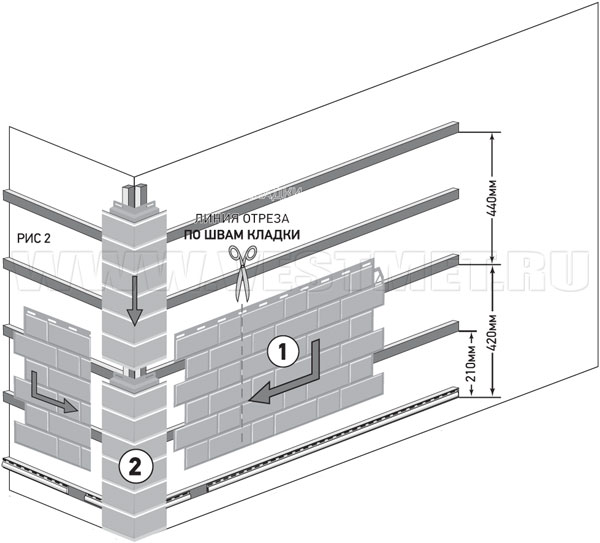

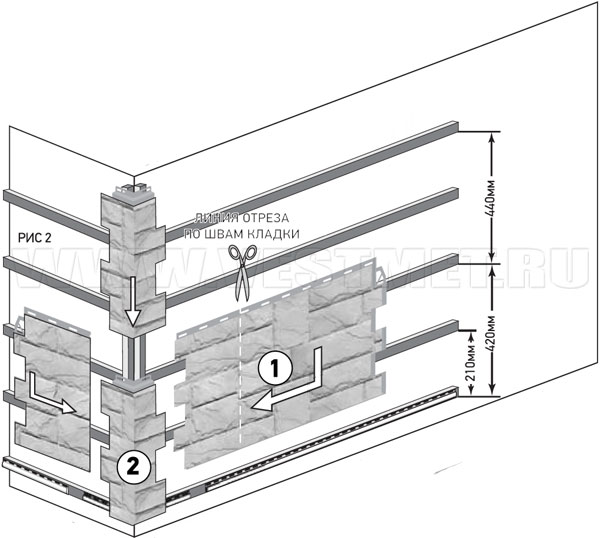

Монтаж фасадных панелей. Первый ряд устанавливают на стартовую планку. На тыльной стороне цокольного сайдинга — Г-образные замки, с помощью которых их соединяют с планкой. Первый и последний элемент в ряду подрезается под прямым углом. При установке одного ряда панели собирают, не закрепляя их, чтобы наметить линию отрезов. Их выполняют так, чтобы последняя панель была не короче 30 см. Отрезанные части можно использовать как начальные или конечные в следующих рядах (рис. 2).

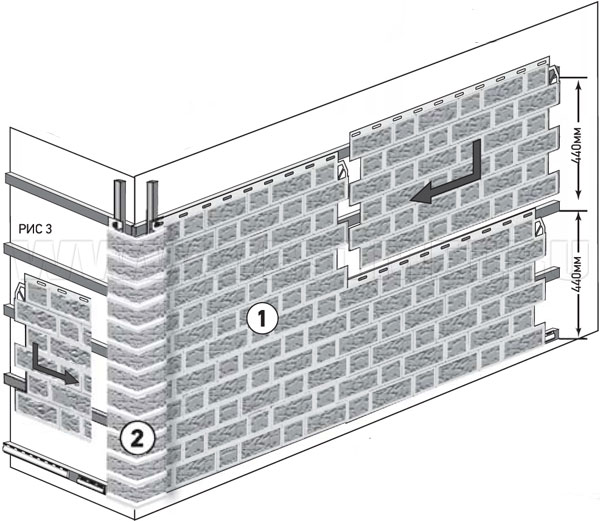

Левый край первой в ряду панели заводят под наружный угол. Для этого его подрезают под прямым углом. При креплении нижний край подрезанной панели вставляют в стартовую планку, панель придвигают к углу, оставляют температурный зазор. Следующую вставляют в стартовую полосу и соединяют с предыдущей пазами, задвигают до упора, как показано на рис. 2, 3.

Если поверх облицовки будут устанавливаться ставни, козырек, другие дополнительные элементы, их крепление выполняют в бруски обрешетки. В облицовке предварительно просверливают крепежные отверстия, аналогичные перфорационным.

Для Fineber серии "Камень"

Монтаж цокольного сайдинга Fineber серии Камень

Установка фасадных панелей Файнбир Камень

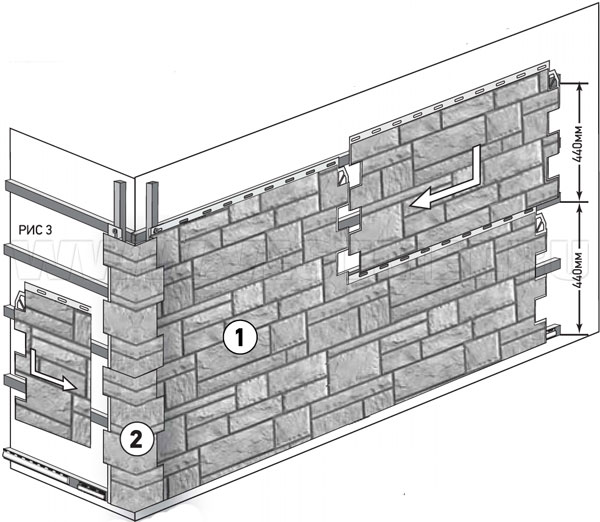

Крепление панелей Fineber Камень

Правильное крепление фасадных панелей Fineber Цокольный сайдинг Файнбир Камень Крепление J-профиля Монтаж фасадных панелей Файнбир

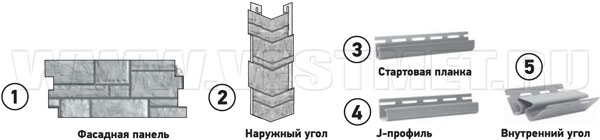

Элементы сайдинга Fineber серии Камень

Для Fineber серии "Камень Дикий"

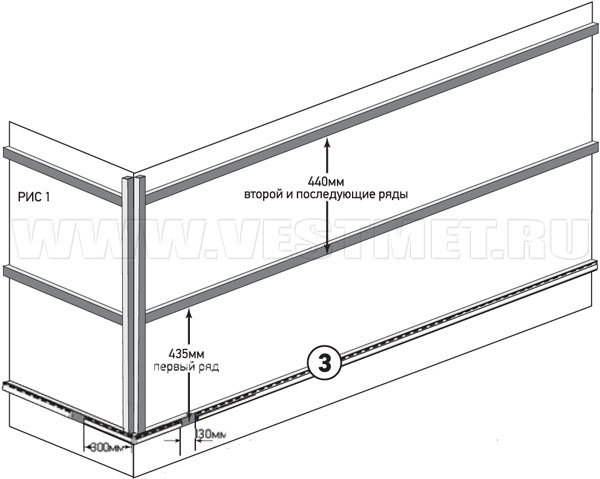

Монтаж цокольного сайдинга Fineber серии Камень Дикий

Установка фасадных панелей Файнбир Камень Дикий

Крепление панелей Fineber Камень Дикий

Правильное крепление фасадных панелей Fineber Цокольный сайдинг Файнбир Камень Дикий Крепление J-профиля Монтаж фасадных панелей Файнбир

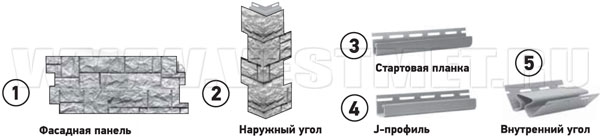

Элементы сайдинга Fineber серии Камень Дикий

Для Fineber серии "Камень Крупный"

Монтаж цокольного сайдинга Fineber серии Камень Крупный

Установка фасадных панелей Файнбир Камень Крупный

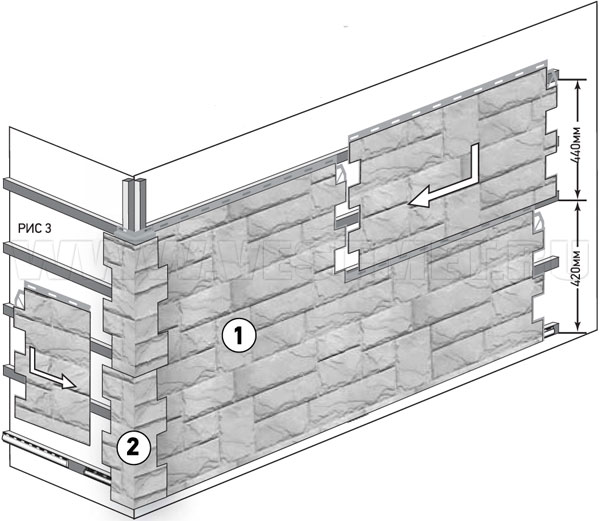

Крепление панелей Fineber Камень Крупный

Правильное крепление фасадных панелей Fineber Цокольный сайдинг Файнбир Камень Крупный Крепление J-профиля Монтаж фасадных панелей Файнбир

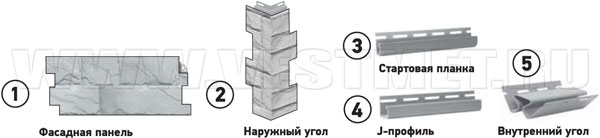

Элементы сайдинга Fineber серии Камень Крупный

Для Fineber серии "Камень Природный"

Монтаж цокольного сайдинга Fineber серии Камень Природный

Установка фасадных панелей Файнбир Камень Природный

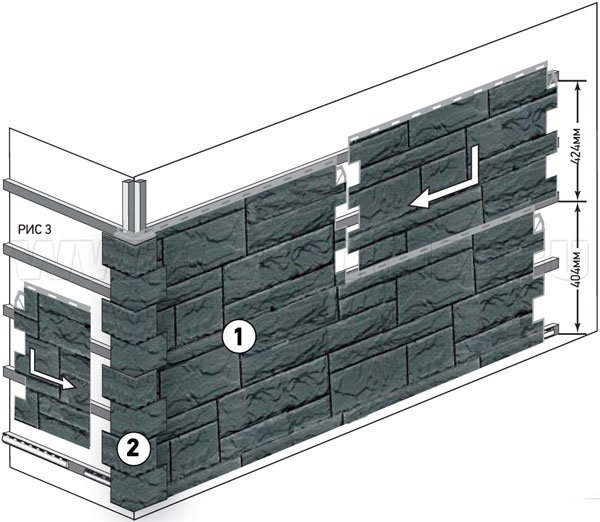

Крепление панелей Fineber Камень Природный

Правильное крепление фасадных панелей Fineber Цокольный сайдинг Файнбир Камень Природный Крепление J-профиля Монтаж фасадных панелей Файнбир

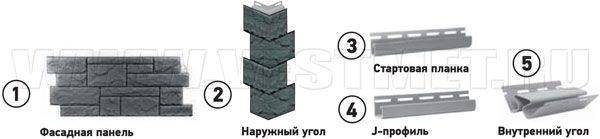

Элементы сайдинга Fineber серии Камень Природный

Для Fineber серии "Кирпич"

Монтаж цокольного сайдинга Fineber серии Кирпич

Установка фасадных панелей Файнбир Кирпич

Крепление панелей Fineber Кирпич

Правильное крепление фасадных панелей Fineber Цокольный сайдинг Файнбир Кирпич Крепление J-профиля Монтаж фасадных панелей Файнбир

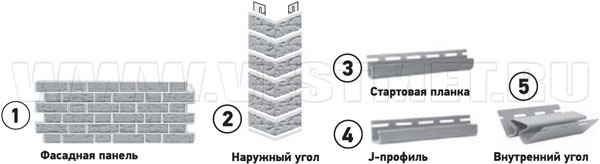

Элементы сайдинга Fineber серии Кирпич

Для Fineber серии "Кирпич облицовочный"

Монтаж цокольного сайдинга Fineber серии Кирпич облицовочный

Установка фасадных панелей Файнбир Кирпич облицовочный

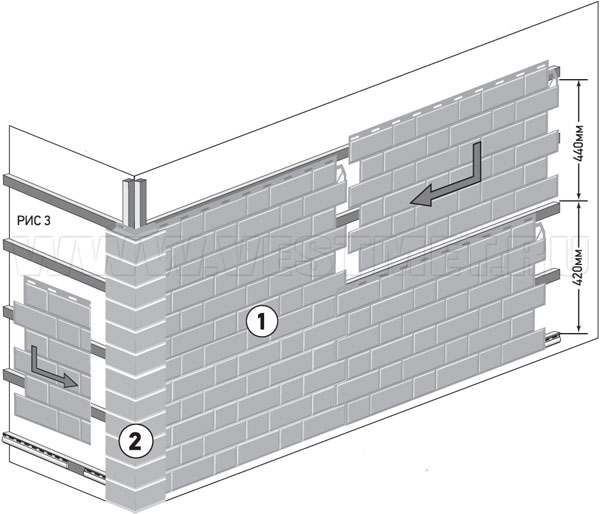

Крепление панелей Fineber Кирпич облицовочный

Правильное крепление фасадных панелей Fineber Цокольный сайдинг Файнбир Кирпич облицовочный Крепление J-профиля Монтаж фасадных панелей Файнбир

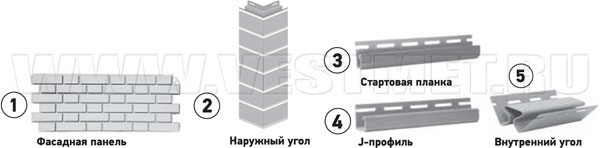

Элементы сайдинга Fineber серии Кирпич облицовочный

Для Fineber серии "Скала"

Монтаж цокольного сайдинга Fineber серии Скала

Установка фасадных панелей Файнбир Скала

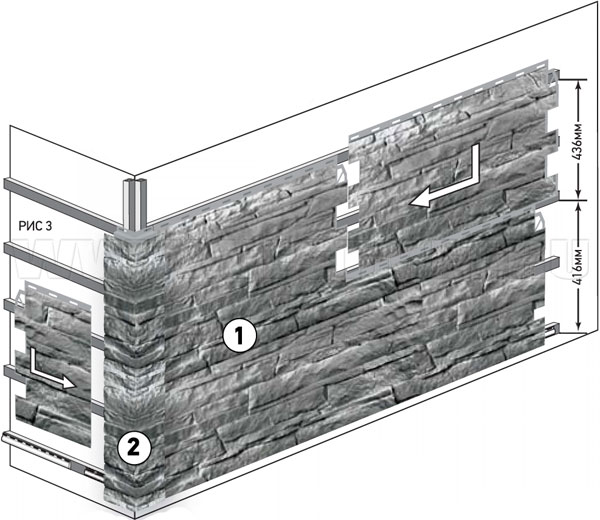

Крепление панелей Fineber Скала

Правильное крепление фасадных панелей Fineber Цокольный сайдинг Файнбир Скала Крепление J-профиля Монтаж фасадных панелей Файнбир

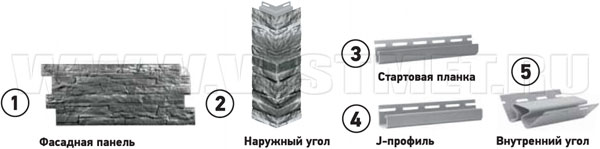

Элементы сайдинга Fineber серии Скала

Для Fineber серии "Сланец"

Монтаж цокольного сайдинга Fineber серии Сланец

Установка фасадных панелей Файнбир Сланец

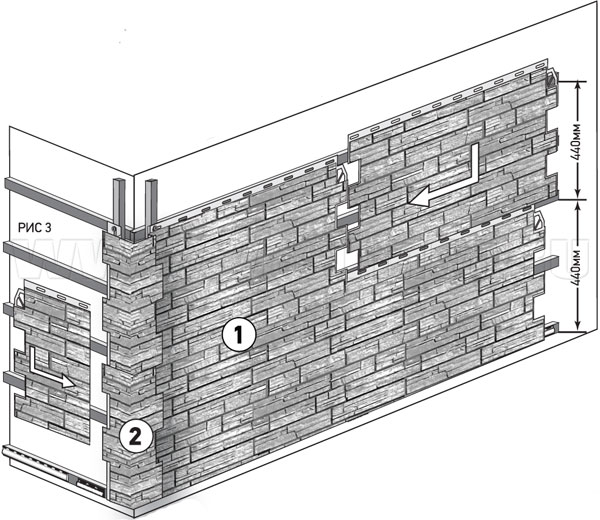

Крепление панелей Fineber Сланец

Правильное крепление фасадных панелей Fineber Цокольный сайдинг Файнбир Сланец Крепление J-профиля Монтаж фасадных панелей Файнбир

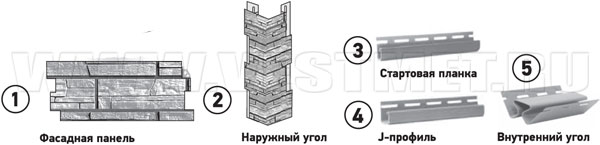

Элементы сайдинга Fineber серии Сланец
